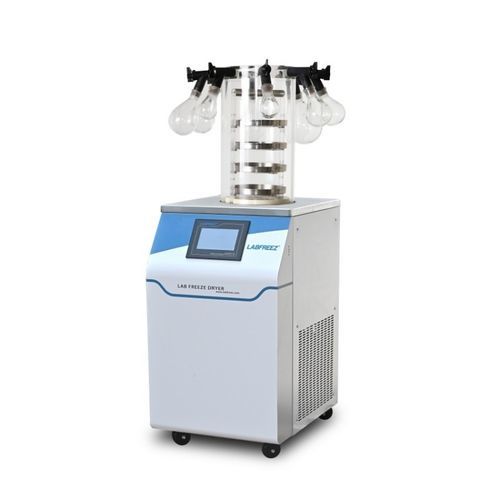

実験用凍結乾燥機 FD-12-MR

パイロット食品産業用製薬産業用

製品の主な特徴

• ドイツ製 DANFOSS (SECOP) コンプレッサー搭載
• 二段式冷却方式、CFCフリー冷媒を使用、保守が容易
• 7インチ大型タッチスクリーン、Labfreez® FD 管理グラフィック表示
• 画面で乾燥曲線、真空度、凝縮器温度、運転時間、周囲温度を表示
• 標準凝縮温度 -55 ℃；溶媒や低融点試料向けに -80 ℃、-110 ℃ オプション
• 棚加熱レシピプログラム（オプション）
• 凝縮器加熱によるデフロストで迅速な氷除去
• USBインターフェースでデータ出力・印刷が可能
• 対応チャンバー：FD-R、FD-MR、FD-TP、FD-MTP、FD-MT、FD-FT シリーズ

特長

• マイクロプロセッサ制御とLCDタッチ表示により乾燥曲線、真空度、凝縮器温度、運転時間、周囲温度を表示
• 試料の事前凍結機能
• DANFOSS (SECOP) コンプレッサーによる大容量冷却性能と低騒音、CFCフリー冷媒採用
• 304ステンレス製凝縮器、テーブルトップ、ラック＆棚は耐食性・清掃性に優れ、棚高さ調整可能
• 透明な乾燥室で安全かつ容易に観察可能
• コンパクト設計で操作が容易、ラボワークフローに適合
• 水系試料には -55 ℃ がコスト効率的；溶媒含有や低融点試料には -80 ℃ 二重カスケードまたは -110 ℃ が選択可能
• 迅速なターンアラウンドを要するラボ向けに電気加熱デフロストはオプション
• 窒素膨張バルブオプション
• 標準、トッププレス、マルチマニホールドT型、マルチマニホールドトッププレス型など複数の構成
• CE / ISO 9001 / ISO 13485 / ISO 14001 の認証（表示に基づく）

モデル説明 / 適用

• FD-12シリーズは研究室試料の凍結乾燥と少量生産に適したラボ用リオフィライザー（凍結乾燥機）です
• チャンバーのバリエーションはバイアル、フラスコ、アンプル、マニホールド接続、トッププレス構成をサポートし、多様な試料種類とワークフローに対応
• 一般的な試料：研究室試料、食品サンプル、バイアル、バイオバルク試料等

FD-12 凍結乾燥機の仕様（属性別要約、モデルごとの値）
モデル群: FD-12-R / FD-12-R-80 / FD-12-R-110 ; FD-12-MR / FD-12-MR-80 / FD-12-MR-110 ; FD-12-TP / FD-12-TP-80 / FD-12-TP-110 ; FD-12-MTP / FD-12-MTP-80 / FD-12-MTP-110 ; FD-12-FT / FD-12-FT-80 / FD-12-FT-110 ; FD-12-MT / FD-12-MT-80 / FD-12-MT-110
乾燥室寸法: FD-12-R: Φ260×430 mm ; FD-12-MR: Φ260×465 mm ; FD-12-TP: Φ260×490 mm ; FD-12-MTP: Φ260×540 mm ; FD-12-FT: 430×480 mm (H×L) ; FD-12-MT: 430×480 mm (H×L)
総棚面積: FD-12-R / FD-12-MR: 0.12 m2 ; FD-12-TP / FD-12-MTP: 0.08 m2 ; FT/MT: 該当なし
棚サイズ: FD-12-R / FD-12-MR: Φ200 mm ; FD-12-TP / FD-12-MTP: Φ180 mm
棚間隔: 70 mm（該当モデルの典型値）
棚枚数: モデルにより通常4枚（R/MR）または3枚（TP/MTP）
トレイ数: R/MR: 4トレイ ; TP/MTP: 3トレイ
バイアル積載例（バイアルØ別）: Ø12 mm — R/MR: 920個 ; TP/MTP: 56個 ; Ø16 mm — R/MR: 480個 ; TP/MTP: 285個 ; Ø22 mm — R/MR: 260個 ; TP/MTP: 165個
試料積載量（典型）: R/MR: 1.2 L ; TP/MTP: 0.8 L
フラスコ対応: マニホールド/トッププレス変種はフラスコの搭載をサポート（例：一部モデルで最大8本）
乾燥ラック / コールドトラップラック: 該当モデルに含む
棚加熱プログラム: オプション（複数プログラム保存、セグメント制御オプションあり）
凝縮器温度オプション: 標準 -55 ℃ ; オプション -80 ℃ ; オプション -110 ℃（溶媒・低融点試料向け）
コールドトラップ寸法・容量: Φ215 × 140 mm (深さ × 高さ) ; 約5 L
氷除去能力: 約4 kg / 24 h（公称、モデル依存）
冷却方式: 空冷（標準）
デフロスト方式: 電気加熱デフロスト（オプション）

標準構成（主な付属）

• 開口式ステンレス凝縮器；ステンレス操作トップ；耐食性一体溶接および丸角仕上げ
• ステンレス棚＆ラック（取り外し可、間隔調整可）；4または6棚オプション
• 金属カバー付きステンレスプレクーリングラック
• 一体成形プラスチック乾燥ドラム
• SECOP (DANFOSS) コンプレッサー、凝縮器ファン、LCDタッチ表示；履歴データ保存/USB出力
• 真空ポンプ付属（FD-12系の標準ポンプ流量例：2 L/s；ポンプ仕様は別途）

注記

• オプション品：-80 ℃ 凝縮器、-110 ℃ 凝縮器、RS232 & PCソフト、追加トレイ、逆流防止油装置、油ミストフィルター、Leybold 真空ポンプ選択肢、バイアルキャッピング/ストッパ装置やアンプルシール装置、共晶点試験装置、乾燥ドラム用着脱蓋 等（オプションコードは製品シート参照）
• 多くのモデルバリエーション（R, MR, TP, MTP, FT, MT）は各種容器やプロセス（バイアル、フラスコ、アンプル、マニホールドポート、ストッパリング）に対応

技術仕様 / 性能

• モデル（商用呼称）: FD-12-MR (FD-12 シリーズ、MR マニホールド変種)
• 凝縮器標準温度: -55 ℃（オプション: -80 ℃ / -110 ℃）
• コールドトラップ容量: 5 L
• 氷除去能力（公称）: 約4 kg / 24 h
• 最終真空: 約1 Pa（システム公称）
• 真空ポンプ: 付属（FD-12 系の標準流量 約2 L/s；オプションポンプあり）
• 設置電力（例）: 約970 W（-55 ℃仕様の典型値）；低温凝縮器ではより高電力
• 電圧: 220 V / 50 Hz または 110 V / 60 Hz（オプション）
• 本体寸法（例）: 約580×500×720 mm（-55 ℃ 仕様）；-80/-110 ℃ ではより大きな設置面積
• 総重量（例）: モデル・オプションにより約90〜130 kg
• 制御・データ: 7" タッチLCD、乾燥曲線表示、USB出力（データ/印刷）；棚加熱プログラムはオプション
