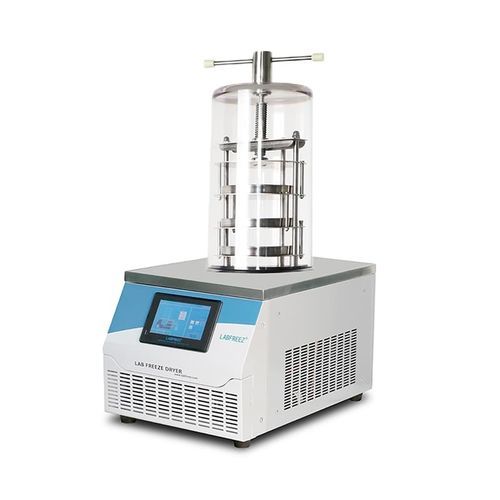

実験用凍結乾燥機 FD-10-TP

食品産業用製薬産業用化学製品用

概要
FD-10シリーズの卓上凍結乾燥機 FD-10-TP は、研究開発、分析ラボ、少量生産向けの実験室用真空凍結乾燥装置で、医療、製薬、バイオ、化学、食品分野で広く使用されます。前面開口と高度な制御により再現性の高い乾燥サイクルを実現します。

主な特長

• 前面開口のコンパクトな卓上設計でアクセスと洗浄が容易
• CFCフリー冷媒を用いた2段式冷凍技術、Germany DANFOSS (SECOP) 製コンプレッサー搭載
• Labfreez FD 管理グラフィック表示を備えた7インチタッチスクリーン
• 乾燥曲線、真空度、凝縮器温度、運転時間、周囲温度を画面表示
• 標準凝縮器温度 -60°C、オプションで -80°C を選択可能
• 凝縮器の電気加熱によるデフロストで氷の迅速除去
• USBインターフェースによるデータ出力と印刷
• 利用可能なチャンバー構成：FD-R、FD-MR、FD-TP、FD-MTP、FD-MT、FD-FT
• 真空ポンプ付属（標準 2XZ シリーズ、Leybold TRIVAC はオプション）

設計と材料

• 凝縮器、天板、ラック、棚はステンレス製で耐食性と清掃性を確保；棚の高さ調整可
• 透明な乾燥チャンバーで試料の安全な視認が可能
• 耐食性が必要な箇所には304ステンレス部品を使用

運用上のポイント

• マイクロプロセッサ制御とタッチLCD；履歴データの保存、検索、エクスポート機能
• 試料のプレフリーズ機能によりプロセスの安定化を支援
• 低騒音、優れた冷凍能力
• 複数構成が可能：通常型、トッププレス型、マルチマニホールドT型、マルチマニホールドトッププレス型
• オプション機器：マニホールドポート、バイアルキャッパー、追加トレイ、逆流防止装置、オイルミストフィルター、棚加熱およびプログラム可能なセグメント制御、融点試験装置

技術仕様

• モデル：FD-10-R、FD-10-MR、FD-10-TP、FD-10-MTP、FD-10-MT
• 乾燥チャンバーサイズ（D × H）：FD-10-R Φ260 × 430 mm；FD-10-MR Φ260 × 465 mm；FD-10-TP Φ260 × 490 mm；FD-10-MTP Φ260 × 540 mm
• 総棚面積：0.12 m2（機種による）／0.08 m2（その他）
• 棚サイズと枚数：Φ200 × 4枚 または Φ180 × 3枚；棚間隔 70 mm；機種によりトレイ付属
• バイアル搭載数例：Ø12 mm 最大約920本；Ø16 mm 約480本；Ø22 mm 約260本（機種により異なる）
• 試料収容例：1.2 L（機種による）または0.8 L（その他）
• フラスコサポート：機種により各種フラスコ数に対応（例：8個）
• ドライラックおよびコールドトラップラック：付属
• 凝縮器温度：< -55°C 標準（‑80°C以下はオプション）
• コールドトラップサイズ：Φ215 × 140 mm（深さ × 高さ）
• 氷除去能力：3–4 kg / 24 時間
• 冷却方式：空冷式
• 除霜方式：自然（電気除霜はオプション）
• 到達真空度：< 5 Pa（空）
• 真空ポンプ：付属（標準 2XZ シリーズ）；ポンプ流量 2 L/s
• 定格消費電力：970 W
• 電圧：220 V/50 Hz または 110 V/60 Hz
• 寸法（例）：460 × 625 × (370+430) mm（設置寸法/高さは構成により異なる）
• 重量（例）：FD-10-R 約100 kg；FD-10-MR 約110 kg；FD-10-TP 約105 kg；FD-10-MTP 約120 kg；FD-10-MT 約65 kg
• 認証：CE、ISO 9001、ISO 13485、ISO 14001
