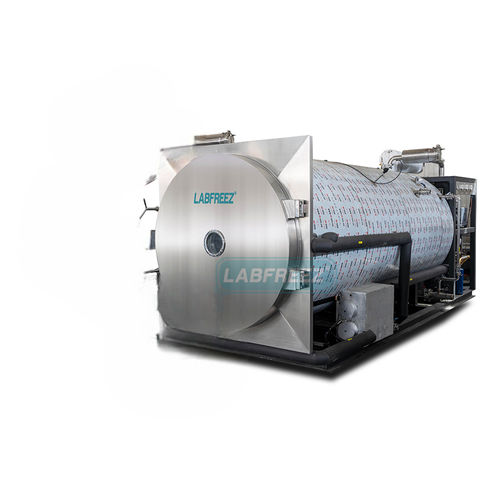

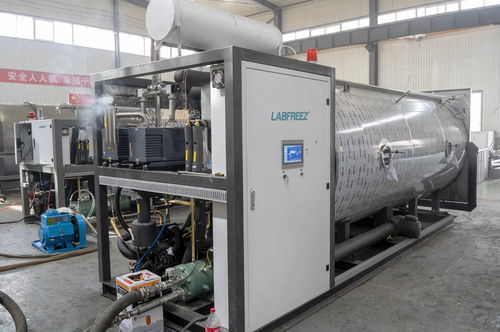

実験用凍結乾燥機 FD-PR series

パイロット食品産業用製薬産業用

紹介 FD-PRシリーズ接触式凍結乾燥機です。棚は加熱と冷却の両機能を持ち、設計はGMP基準に適合しています。ラボ試験や少量生産に適しています。 用途

• 製薬業界：血清、血漿、ワクチン、酵素、抗生物質、ホルモンなどの凍結乾燥
• 食品業界：コーヒー、野菜の葉、フルーツジュース、イチゴ、丸ごとエビ、肉、特別な野菜の凍結乾燥 - 色、香り、味、形状、栄養素を保持し、長期保存と輸送を容易にします。
• 栄養と健康製品：ローヤルゼリー、真珠パウダー、高麗人参などの凍結乾燥、
• 生物学的研究：バクテリア、動脈、骨、皮膚、角膜、神経組織、臓器などの保存、生化学的・物理的特性の維持
• その他：航空宇宙用の断熱セラミック、考古学における木材や絹、標本製造、特殊材料など

。 特長

製品品質を保証する高度な測定システム、GMPに準拠

低エネルギー消費と競争力のある価格

顧客の要件に応じて利用可能なカスタム設計

認証：

認証：ISO 9001:2015、ISO 14001:2015、CE.

。 乾燥室/棚

デッドエッジのない鏡面研磨仕上げ、表面粗さ≤0.5 µm、

チャンバー、シェルフ、ホースは耐リークテスト済み、

回転ロック設計、開錠が容易（オプションで自動油圧ロック）、

シェルフ加熱・冷却用PLC制御、温度制御精度≤±1℃、

シェルフ加熱方式：一定加熱または段階加熱、

。 コールドトラップ

SUS304またはSUS316Lで構成されています。

様々なタイプのオプションと要件に応じて柔軟なレイアウト。

アルゴンアーク溶接;漏れがなく、洗浄が容易であることを保証するためのワンステップ成形。

。 真空システム

予備真空ユニットと維持真空ユニットが組み合わされています。

各ユニットは、安定性と耐久性を向上させるために別々に使用することができます。

ポンピング速度を向上させるために、多段ルーツ真空ポンプをオプションで設計することができます。 冷凍システム

高品質のコンプレッサーユニット；ピストンまたはスクリューコンプレッサーはオプションで、異なる冷凍ニーズを満たします。

複数の保護機能：高/低電圧保護、油圧差保護など、安定した動作を保証します。

直列または並列コンプレッサーユニットはオプションで、冷凍能力を調整し、エネルギーを節約します。

冷媒は国際環境基準に適合します。

循環システム

電気加熱または蒸気加熱（オプション）

循環ポンプと熱交換器による間接加熱で、棚を均一に加熱

温度要件を満たす高安定性の熱媒体を使用

。 制御システム

自動または手動操作。電子署名および複数のパスワードに対応。

フレンドリーなHMIで機械の作業状態を詳細に表示。

PLC制御。一定または段階加熱のオプション。

電源インターロック保護および自動アラーム機能。

PC接続による遠隔監視が可能。

フリーズドライデータおよび曲線の自動記録および保存。 主な仕様（表1 型式｜FD-P20R｜FD-P25R｜FD-P30R｜FD-P35R 投入量（kg/バッチ）｜200｜250｜300｜350 棚使用面積（㎡）｜20｜25｜30｜35 棚使用温度（℃）｜室温～120℃｜室温～120℃｜室温～120℃｜室温～120 シェルフ・クリアランス（mm）｜95｜95｜95｜95｜95 棚寸法（mm）｜2200×600｜2200×600｜3300×600｜3300×600 棚の層（レイヤー）｜8+1｜10+1｜8+1｜9+1 棚の数（枚）｜18｜22｜18｜20 棚の温度差（℃）｜±1℃｜±1℃｜±1℃｜±1 コンデンサー最低温度（℃）｜-60±5｜-60±5｜-60±5｜-60±5 コンデンサー容量（kg）｜300｜375｜450｜525 最終真空度（Pa）｜2｜5｜5｜5 冷却方式｜(水冷)｜(水冷)｜(水冷)｜(水冷) 冷却水消費量（T/hr）｜20｜25｜30｜30 除霜水消費量（T/hr）｜（循環水池）5｜（循環水池）5｜（循環水池）5｜（循環水池）5｜（循環水池）5 除霜方法｜スプレーと浸漬｜スプレーと浸漬｜スプレーと浸漬｜スプレーと浸漬｜スプレーと浸漬 加熱方式（kW）｜（電気加熱）16｜（電気加熱）24｜（電気加熱）28｜（電気加熱）24 使用環境｜温度5℃～30℃、湿度75%｜温度5℃～30℃、湿度75%｜温度5℃～30℃、湿度75%｜温度5℃～30℃、湿度75%｜温度5℃～30℃、湿度75 総電力（kW）｜75.35｜72｜105.2｜125 サービスエリアと高さ（㎡×mm）｜35×2.8｜35×2.8｜40×2.8｜45×2.8 重量（kg）｜8000｜9000｜9500｜10000 主な仕様（表2）

特徴 / 技術仕様

シリーズ名

• シリーズ名：FD-PRシリーズ（一体型丸型庫内、接触式）
• 庫内温度範囲：
• コンデンサー最低温度：通常-60±5°C
• 最終真空能力：モデルおよび真空構成により1～6Paまで
• コンデンサー容量は、モデルにより～300kgから数千kgまで。
• 加熱オプション：電気加熱または蒸気加熱、棚加熱モード：一定または段階的
• 冷却方法：水冷または蒸発冷却（モデルによる）、霜取り：スプレーおよび浸漬、霜取り水の消費量はモデルによって異なります
• 制御：
• 制御：PLC + HMI、自動/手動操作、データ記録、遠隔監視をサポート
• 材質：SUS304 / SUS316Lのチャンバーとコールドトラップ、アルゴンアーク溶接による漏れのない構造
• 認証：
• 認証：ISO 9001:2015、ISO 14001:2015、CE.

。
