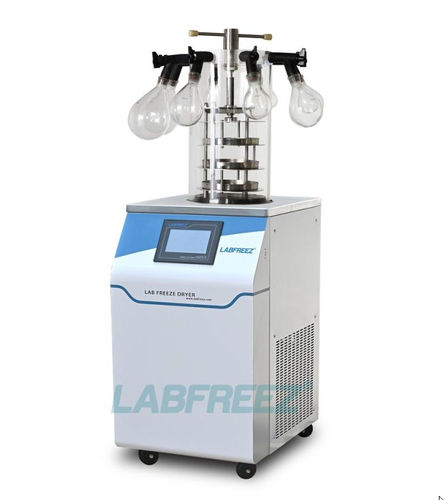

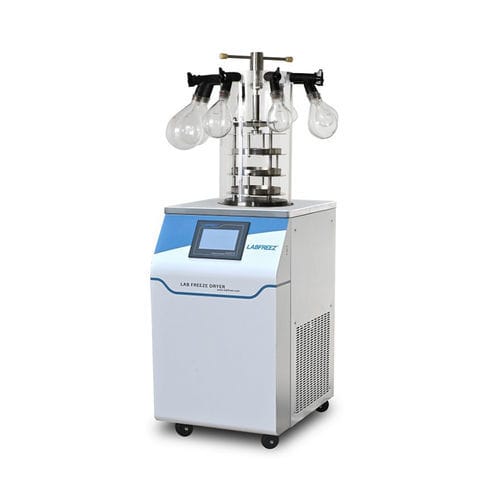

実験用凍結乾燥機 FD-18S series

電気暖房付きステンレススチール製

製品概要

• 棚加熱とプログラム可能なレシピ設定（レシピ当たり最大36セグメント）— 研究開発および少量ラボ生産向け。
• Germany DANFOSS Secop コンプレッサー搭載。
• 二段式冷却技術、CFCフリー冷媒を使用し、メンテナンス性を考慮した設計。
• 7インチ大画面タッチスクリーン、Labfreez® FD のグラフィック管理表示。
• 画面表示：乾燥曲線、真空度、凝縮器温度、運転時間、周囲温度、サンプル温度など。
• 標準凝縮器 -60°C；オプションで -85°C、-110°C。
• 迅速な氷除去のための凝縮器電気加熱デフロスト。
• データ出力・印刷用のUSBインターフェース。
• 複数のチャンバーバリアント：FD-R、FD-MR、FD-TP、FD-MTP、FD-MT、FD-FT シリーズ。

製品説明
FD-18S は床置き型のラボ用フリーズドライヤーで、プログラム可能な棚加熱とPID制御により正確な温度管理を実現します。大きなグラフィックタッチスクリーンでリアルタイムの曲線やプロセスデータを表示し、凍結および乾燥工程を監視できます。プログラム保存と通信インターフェースによりデータログやリモートアクセスが可能です。

主な特徴

• PIDマイクロプロセッサ制御とプログラム可能なレシピ（複数プログラム保管可能；各プログラム最大36セグメント）。
• 国際基準に適合する環境配慮設計。
• タッチ式LCDが棚温度曲線、乾燥曲線、真空、凝縮器温度曲線、サンプル温度曲線、運転時間、周囲温度を表示。
• 予凍結棚がドラフトチューブとして作用し、乾燥を促進。
• 凝縮器と操作パネルは304ステンレス製で耐食性と清掃性に優れる。
• 観察が可能な透明ベルキャップ乾燥室。
• 調整可能なステンレス製サンプル棚；トレイは取り外し可能で間隔調整可能。
• オプションで電気加熱デフロストおよび窒素充填バルブ。

仕様（表形式）
Model | FD-18S-R | FD-18S-R-80 | FD-18S-MR | FD-18S-MR-80 | FD-18S-TP | FD-18S-TP-80 | FD-18S-MTP | FD-18S-MTP-80
Type | Normal | Manifold | Top-press | Manifold-press
乾燥室寸法（mm） | Ф300 × 485
バイアルストッパー装置 | 含む（TP & MTP 向け）または /（R/MR 向けは表示どおり）
総棚面積 (m²) | 0.18 または 0.27 (R / MR タイプ); 0.09 (TP / MTP タイプ)
棚温度 (°C) | -40 ~ +60
棚間隔 (mm) | 70 または 50（構成による）
トレイ数 (個) | 4 または 6 (R/MR); 3 (TP/MTP)
トレイサイズ (mm) | Ф240 (R/MR); Ф200 (TP/MTP)
トレイ数 (個) | 4 または 6; 3
バイアル積載数 (個) Ф12 | 1320 または 1980（トレイ数による）
バイアル積載数 (個) Ф16 | 740 または 1110
バイアル積載数 (個) Ф22 | 360 または 540
試料積載量 | 1.8 L または 2.7 L (R / MR); 0.9 L (TP / MTP)
フラスコ | 8 個（一部マニフォールド変種）または / 指定に従う
ドライラック | 含む
コールドトラップラック | 含む
凝縮器温度 | 標準 -60 °C；オプション -85 °C および -110 °C
コールドトラップサイズ | Ф270 × 400 mm (D × H)
コールドトラップ容量 | 22 リットル
氷捕捉能力 | 6 kg/24 h
冷却方式 | 空冷式
凝縮器デフロスト | 電気加熱デフロスト
最終真空 | 約 1 Pa
真空ポンプ | 標準付属；高性能ポンプはオプション (ULVAC または Leybold)
ポンプ速度 | 4 L/s
消費電力 | 1400 W（標準）；高性能凝縮器では 1850 W
電源電圧 | 220 V/50 Hz または 110 V/60 Hz（オプション）
本体寸法 | -60 °C 用 630 × 580 × 975 mm (L × W × H)；-85 °C オプション時 810 × 580 × 955 mm
ポンプ寸法 | 520 × 140 × 250 mm (L × W × H)
総重量 | 基本 150 kg；構成により最大 175 kg


技術仕様

• モデル: FD-18S（シリーズ）
• SKU: FD-18S Series
• タイプバリエーション: R (normal), MR (manifold), TP (top-press), MTP (manifold-press)
• 乾燥室直径 × 高さ: Ф300 × 485 mm
• 総棚面積: 0.18 m² または 0.27 m²（構成により）
• 棚温度範囲: -40 °C ～ +60 °C
• 棚間隔: 70 mm（標準）または 50 mm（オプション）
• トレイ数: 4 または 6（R/MR）；3（TP/MTP）
• バイアル容量（目安）: Ф12 — 最大 1980 個；Ф16 — 最大 1110 個；Ф22 — 最大 540 個（トレイ・構成により変動）
• 試料容量: 1.8 L / 2.7 L（R/MR）；0.9 L（TP/MTP）
• 凝縮器温度オプション: 標準 -60 °C；オプション -85 °C、-110 °C
• コールドトラップ容量: 22 L；氷捕捉能力: 6 kg/24 h
• 真空: 最終真空 約 1 Pa；ポンプ付属（4 L/s）；高性能ポンプはオプション
• 消費電力: 約 1400 W（標準）；高仕様凝縮器では 約 1850 W
• 電源: 220 V/50 Hz または 110 V/60 Hz（オプション）
• 本体寸法（例）: 630 × 580 × 975 mm（-60 °C）
• 総重量: 構成により約 150–175 kg
• 主要材質: 凝縮器およびパネルは 304 ステンレス；透明ドライ室キャップ；ステンレス棚
