電動アクチュエータ LA series

リニアシリンダーDC

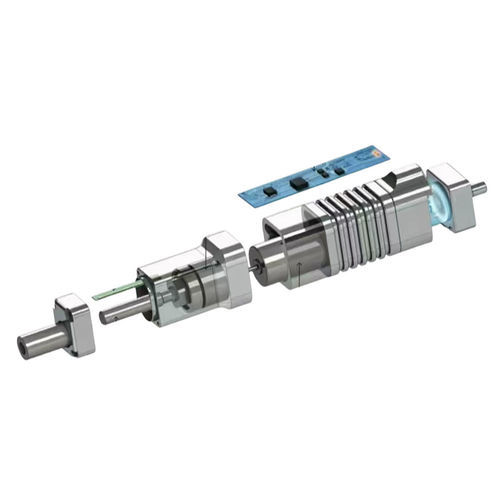

製品紹介マイクロサーボ電動シリンダリニアアクチュエータは、コンパクトな一体型リニアサーボシステムです。サーボモータ、センサ、エンコーダ、高精度リニアトランスミッションメカニズムを組み合わせ、デジタル制御による高精度な変位と力の出力が可能です。このアクチュエータは、コアレス（中空カップ）モータ、精密減速機、スクリュー駆動機構、センサ、およびクローズドループ制御システムを統合しています。コンパクトサイズ、高出力密度、優れた精度を実現し、ストローク内のどの位置でも精密なサーボ制御に適しています。アブソリュート位置センサを内蔵しているため、電源喪失後も位置データが保持され、原点復帰が不要です：精密減速機、コアレスモータ、制御システムを一体化した駆動・制御アーキテクチャにより、従来のシリンダよりも大幅に小さい設置面積を実現。フラットなデザイン（例えば、LASシリーズの厚さはわずか44mm）により、狭いスペースや制約のあるスペースへの設置に最適です：スラスト容量は68kgfから80トンで、小型モデルは25kgまでの荷重に対応します。遊星ローラースクリュー機構は、200万回以上の寿命を実現し、高い剛性と長期耐久性を提供します：繰り返し精度は±0.02 mmに達し、上位機種では2 µmまでの精度を達成。位置、速度、力、力-位置ハイブリッドの4つの制御モードをサポートし、精密な圧力制御と柔軟な接触を実現動的応答性能：最高速度は小型モデルで200mm/s、標準モデルで70mm/sに達する。力制御モードでは、0.005Nの微小力を安定的に出力でき、デリケートで壊れやすいワークの保護が可能：アクチュエータは、マルチインターフェイス設計（フランジ、ネジ、球面ベアリングなど）を採用しており、柔軟でモジュール化された統合が可能です。複数のユニットの同期操作をサポートし、産業環境におけるクラスタ化または並列配置に最適です。ThrustCommunicationWeightRepeatabilityLA10-021D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-021P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-022D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-022P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-023D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-023P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-031D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-031P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-032D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-032P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-033D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-033P10mm36mm/s16mm/s56NPWM21g±0.02mmLA10-071D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-071P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-072D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-072P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-073D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-073P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-091D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-091P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-092D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-092P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-093D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-093P10mm70mm/s36mm/s21NPWM21g±0.02mmLA16-021D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-021P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-022D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-022P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-023D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-023P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-031D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-031P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-032D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-032P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-033D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-033P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-071P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-072D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-071D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-072P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-073D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-073P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-091D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-091P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-092D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-092P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-093D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-093P16mm70mm/s36mm/s21NPWM23g±0.03mmLA30-021D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-021P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-022D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-022P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-023D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-023P30mm17mm/s8mm/s50NPWM30g±0.06mmLA50-021D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-021P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-022D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-022P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmBrand:HONPINEApplication：ロボット工学、医療機器、産業オートメーション制御モード：位置、速度、力、雑種力位置反復性：最大±0.02 mm最大速度：最大200 mm/s（小型モデル）、70 mm/s（標準モデル）最大推力：最大80トン（モデルによって異なる）：最大80トン（モデルにより異なる）通信：LVTTLシリアル、PWMW重量：21g～42g（モデルにより異なる）ストローク：10mm、16mm、30mm：10mm、16mm、30mm、50mm（機種により異なる）
