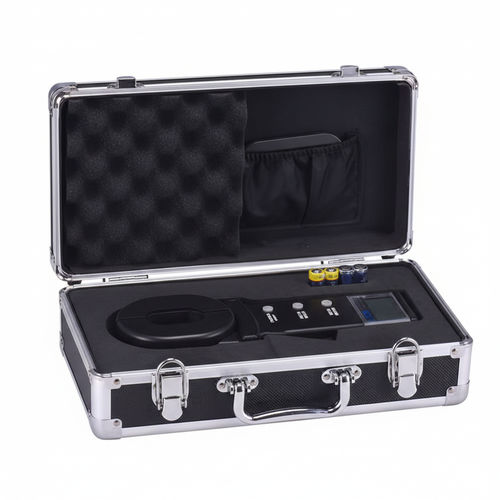

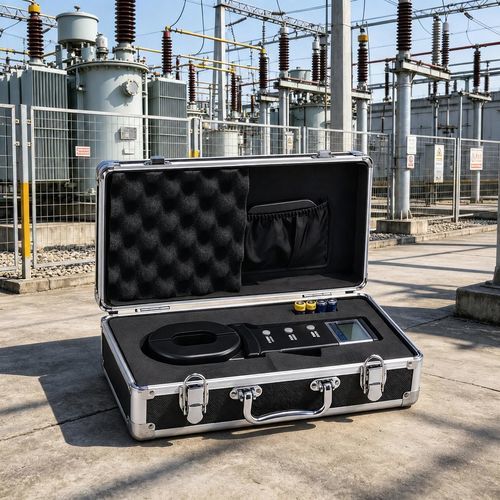

抵抗接地試験機 ETCR2000

漏電電気装置工業用

ETCR2000 クランプ式接地抵抗計は、非接触で接地抵抗を測定するクランプ型の計測器で、電力、通信、気象塔、油田、建設現場および産業用電気機器向けに設計されています。補助接地棒を不要とし、安全かつ迅速な測定を実現し、耐干渉性と高精度を備えます。

用途

• 電力網、通信サイト、気象塔、油田設備、建設現場、各種産業用電気機器の接地抵抗測定。

特徴

• 丸棒、平鋼、山形鋼などあらゆる接地導体に適用。
• 非接触抵抗測定により安全で迅速な検査（補助接地棒不要）。
• 二重保護絶縁により作業者の安全を確保。
• 高い耐干渉性と高精度の測定。
• 乾電池（4 × 5#）駆動で現場での取り扱いに便利。
• 顎のスパン（開口幅）: 32 mm。ロングジョーとラウンドジョーのバリエーションあり。

マルチメディアとドキュメント

• 製品デモ動画を参照可能（視覚的ガイド）。
• ユーザーマニュアルおよび校正証明書（PDF）をダウンロード可能。

仕様 / 技術データ

• 電源: 6V DC（5# アルカリ乾電池 ×4本）。
• 動作温度: -10℃ ～ 55℃。
• 相対湿度: 10% ～ 90%。
• 液晶表示: 4桁 LCD、表示領域 47 × 28.5 mm²。
• 顎のスパン（最大開口）: 32 mm。
• 重量（電池含む）: ロングジョー 1160 g；ラウンドジョー 1120 g。
• 顎のサイズ: ロングジョー 285 mm × 85 mm × 56 mm；ラウンドジョー 260 mm × 90 mm × 66 mm。
• 防爆マーク: Exia Ⅱ BT3（防爆認証番号: CE0802010）。
• 保護レベル: 二重絶縁。
• 構造的特徴: 顎内での測定方式。
• シフト: 自動。
• 外部磁場許容値: < 40 A/m。
• 外部電界許容値: < 1 V/m。
• 1回の測定時間: 1 秒。
• 抵抗測定周波数: > 1 kHz。
• 最大抵抗測定分解能: 0.001 Ω。
• 抵抗測定範囲: 0.01 ～ 1000 Ω。
• 電流測定範囲*: 0 ～ 20 A。
• 測定電流周波数*: 50/60 Hz。
• 保存可能な測定データ*: 99 グループ。
• 抵抗アラームしきい値設定範囲*: 1 ～ 199 Ω。
• 電流アラームしきい値設定範囲*: 1 ～ 499 mA。
• 寸法: 350 × 200 × 100 mm。
• 本体質量: 約 2 kg。
