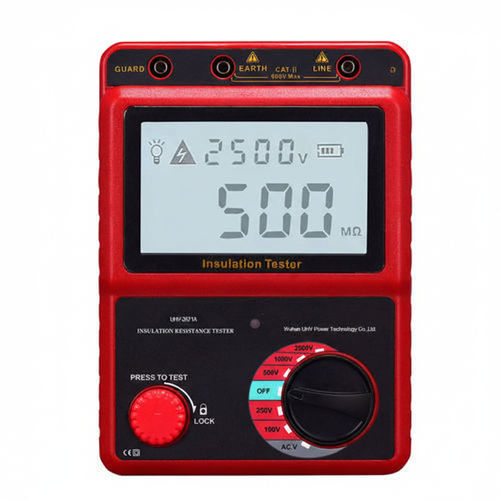

携帯型絶縁抵抗計 UHV-2671A

UHV-2671Aは、電気機器やケーブルの接地に対する絶縁抵抗を確認するための携帯型デジタル絶縁抵抗テスターです。複数の直流試験電圧、大きな出力能力および測定可能な短絡電流を備え、現場および試験室での検査に適しています。

測定電圧と測定レンジ

• 定格試験電圧：100 V、250 V、500 V、1000 V、2500 V。
• 電圧別レンジ：100 V：0.0–10 MΩ、10–100 MΩ、100–200 MΩ；250 V：0.0–10 MΩ、10–100 MΩ、100–500 MΩ；500 V：0.0–99.9 MΩ、100–999 MΩ；1000 V：0.0–99.9 MΩ、100–999 MΩ、1.00–19.9 GΩ；2500 V：0.0–99.9 MΩ、100–999 MΩ、1.00–9.99 GΩ、10.0–49.9 GΩ。

測定パラメータ

• 無負荷電圧：DC 100 V ±10%；DC 250 V ±10%；DC 500 V ±20%；DC 1000 V ±20%；DC 2500 V ±20%。
• 標準測定電流（指定負荷時の典型値）：100 V：0.2–0.25 mA（0.5 MΩ時）；250 V：0.5–0.55 mA（0.5 MΩ時）；500 V：1.0–1.1 mA（0.5 MΩ時）；1000 V：1.0–1.1 mA（1.0 MΩ時）；2500 V：1.0–1.1 mA（2.5 MΩ時）。
• 短絡電流：約1.3 mA。
• 絶縁測定精度：±5% rdg ±5 dgt。

機能と安全性

• 測定後の自動放電機能により安全に取り扱い可能。
• バックライト付きLCDで視認性を確保。
• 活線検出表示とブザー警報。
• 無操作で約10分後に自動電源オフ。
• バッテリー残量表示。

交流電圧測定

• 機能：交流電圧測定。
• 範囲：30–600 V（50/60 Hz）。
• 分解能：1 V。
• 精度：±2% rdg ±3 dgt。

仕様（技術情報）

• 表示：LCD 最大999カウント。
• オーバーレンジ表示：絶縁抵抗は「OL」、電圧は「LO」を表示。
• オートレンジ：上位レンジは1000カウントでシフト、下位レンジは95カウントでシフト（絶縁のみ）。
• サンプリングレート：0.5–10回/秒。
• 使用高度：≤ 2000 m（屋内使用）。
• 動作環境：0 °C～40 °C、湿度 ≤ 85%。
• 保管環境：-20 °C～60 °C、湿度 ≤ 90%。
• 過負荷保護：絶縁レンジ：AC 1200 V / 10 s；電圧レンジ：AC 720 V / 10 s。
• 耐電圧：AC 8320 V（50/60 Hz）/ 5 s（回路と周辺間）。
• 絶縁インピーダンス：>1000 MΩ / DC 1000 V（回路と周辺間）。
• 電源：DC 9 V（1.5 V 単3電池 ×6本）。
• 電池電流：約800 mA（最大）。
• 電池寿命：約15時間。
• 寸法：125.4 × 174.6 × 69 mm。
• 質量：約547.44 g（電池およびテストリード除く）。
• 別称：抵抗計、デジタル絶縁テスター。

代表的な用途

• 産業用電気機器の定期保守と安全点検。
• ケーブルの施工時・引込時の絶縁確認。
• モーター、変圧器、配電盤の現場診断。
• 生産工程および研究開発ラボでの品質管理。
