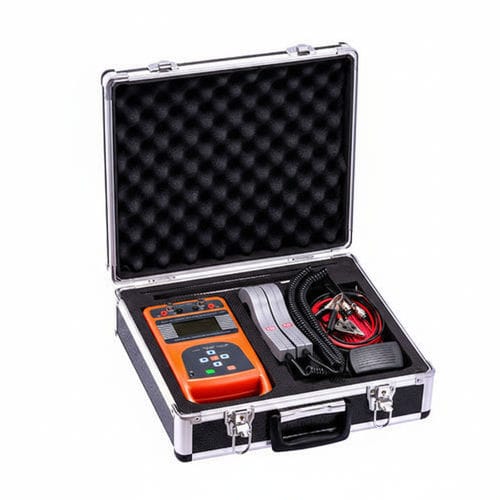

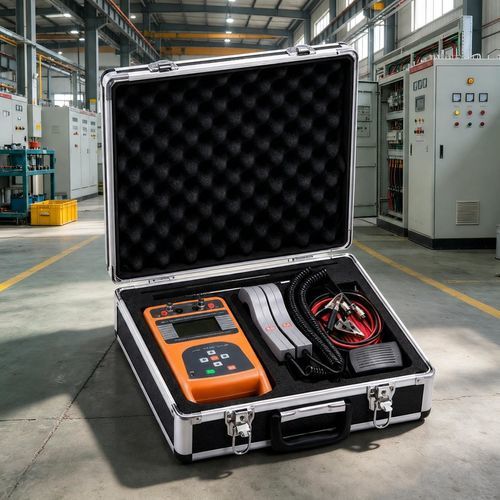

抵抗接地試験機 UHV-5600

土壌連続性避雷針床用

デュアルクランプ方式の接地抵抗計 UHV-5600 は、接地抵抗を測定し接地の品質を評価するための機器です。さまざまな現場や設備での使用に適しています。

用途

• 通信システム
• 電力システムおよび変電所
• 気象観測所
• コンピュータ室およびデータセンター
• 配電線および送電線
• ガソリンスタンドおよび工場
• 避雷針および接地設備

主な特徴

• 測定方式：ダブルクランプ方式および杭（パイル）方式 — 多点接地・単点接地のいずれにも対応。
• 高い耐干渉性：高周波電流を発生して50Hz、100Hzおよび他の高調波干渉をフィルタリングし、変電所などのノイズ環境でも正確に測定可能。
• 広い測定範囲と高分解能：0.01 Ω～200 Ω、分解能0.01 Ω。低抵抗（0.7 Ω以下）の精密測定が可能。
• 大型ジョー設計：標準ジョー径Φ50 mmで平鉄／鋼製の接地導体に対応。ジョーサイズは要望によりカスタマイズ可能。
• 大容量データ保存：最大200グループの測定データを保存可能。
• 片手での簡単操作：コンパクトで軽量、現場測定用の耐爆携帯ケース付属。

仕様

• 接地抵抗測定範囲（ダブルクランプ方式）：0.01 Ω ～ 200 Ω
• 接地抵抗測定範囲（杭／パイル方式）：0.01 Ω ～ 200 Ω
• 測定精度（ダブルクランプ方式）：±3% ±2桁
• 測定精度（杭／パイル方式）：±2% ±2桁
• 最小分解能：0.01 Ω
• ジョーサイズ：Φ50 mm（標準）
• 保存容量：200グループ
• 動作温度：0 ℃ ～ +50 ℃
• 電源：ニッケル水素充電池8本または単3形乾電池8本
• 重量：0.8 kg（電池含む）
• 寸法：265 × 130 × 65 mm
