抵抗性試験機 UHV-801

質量

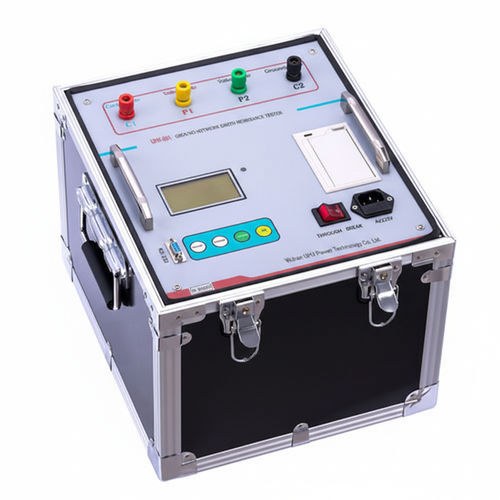

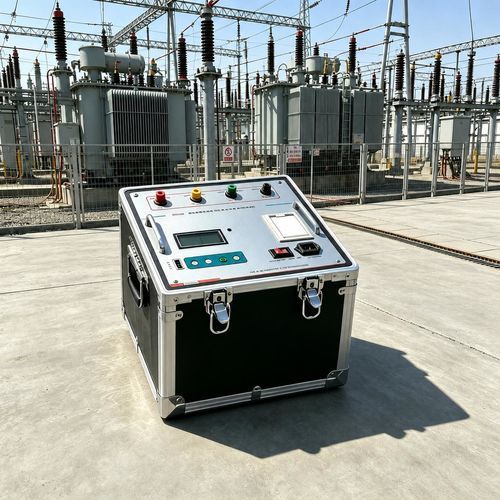

UHV-801 接地網抵抗計は、周波数変換AC技術とマイクロプロセッサ制御を採用した装置で、通電中の網における接地抵抗、接触/歩行電圧および土壌抵抗率を高精度で測定するよう設計されています。50 Hzの耐干渉性能と3 Aの試験電流により、現場でのライブグリッド計測が可能で、従来の高電流法に比べ配線・工数を低減します。

製品紹介

• 周波数変換AC測定をマイクロプロセッサで制御し、通電網での安定した測定を実現。
• 測定項目：接地抵抗、接触/歩行電圧、土壌抵抗率（特定の検査での目標帯域 4Ω–10Ω）。
• フィールド運用に適したコンパクト設計で、30 A法に比べ配線量を削減。

主な特徴

• 精密な電力周波数シミュレーション — ±5 Hz（45 Hz / 55 Hz）変動の正弦波出力。
• 高度な耐干渉技術 — 可変周波数測定とデジタルフィルタによるノイズ安定化。
• 高精度 — 0.005 Ωの基本誤差分解能で低インピーダンス接地の測定に対応。
• 多機能測定 — 電流/電圧ポール、接地抵抗、歩行電圧、接触電圧を統合測定。
• ユーザーインターフェース — 中国語メニューと直接測定表示による操作性。
• 現場重視の設計 — 高電流ラインを回避できる軽量化構造。

技術的利点

• 真の電力周波数シミュレーション（正弦波）。
• 優れたノイズ除去とデジタルフィルタリング。
• ミリオーム（0.001 Ω）分解能。
• 単一機器での多パラメータ試験。
• 簡素化された作業手順で迅速な現場測定を実現。

仕様 / 技術データ

• 測定範囲：0～200 Ω（杭電流インピーダンス含む）
• 分解能：0.001 Ω
• 測定精度：±(表示値 × 1% + 0.005 Ω)
• 最大出力電圧：AC 400 V（45 Hz、55 Hz、二重周波数、正弦波）
• 最大出力電流：AC 5 A（45 Hz、55 Hz、二重周波数、正弦波）；ライブグリッド測定用に3 Aモード対応
• 出力電流段：9段 — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A（0.5 Aステップ）
• 耐干渉性能：50 Hzの電源干渉で最大10 Vに耐える
• 測定線要求：電流リードの銅心断面積 ≥ 1.5 mm²；電圧リードの銅心断面積 ≥ 1.0 mm²
• 電源：AC 220 V ±10%、50 Hz
• 外形寸法：295 × 340 × 310 mm
• 本体質量：30 kg
