抵抗接地試験機 UHV-2571

床低効率床用電気装置

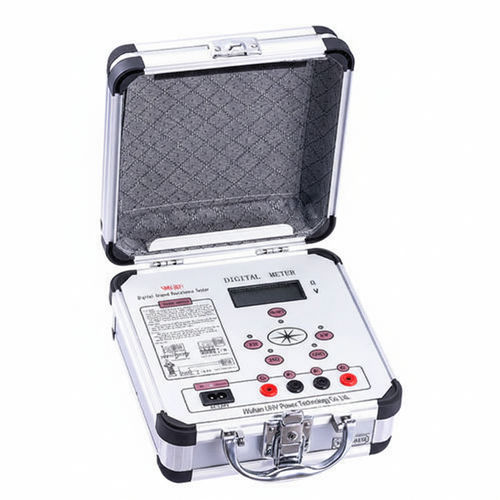

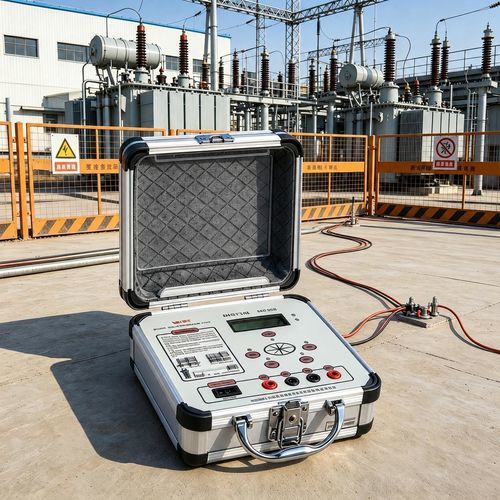

UHV-2571 は、従来の手動試験電流生成に代えて中・大規模集積回路を用い、3端子測定と4端子測定を組み合わせた携帯型のデジタル接地抵抗計です。接地抵抗、低抵抗導体抵抗、土壌抵抗率、交流電圧の信頼性の高い測定を目的としており、耐干渉性が向上しています。

特長

• 屋外作業に適した高強度アルミ合金筐体。
• 位相ロックループ（PLL）による同期追跡とスイッチコンデンサフィルタにより、産業周波数およびRF干渉に対する高い耐ノイズ性を実現。
• DC/AC変換技術により、直流を低周波のAC定電流へ変換して安定した測定を実現。
• 補助接地抵抗（RC）および補助電位（RP）が規定範囲内であれば測定結果に大きく影響しない。
• 手動調整やバランス不要、3(1/2)桁LCD表示、オーバーフローは "1" 表示。
• 接地抵抗、低抵抗導体抵抗、土壌抵抗率、交流電圧を測定可能。取扱説明書および校正証明書が利用可能。

技術仕様

• 使用環境温度: 0℃ ～ +45℃
• 相対湿度: ≤ 85%RH
• 測定範囲と定電流（RMS）: 抵抗: 0～2 Ω (10 mA)、2～20 Ω (10 mA)、20～200 Ω (1 mA)
• 電圧測定範囲: AC 0～19.99 V
• 測定精度: 0～0.2 Ω ≦ ±3% ±1d；0.2 Ω～199.9 Ω ≦ ±1.5% ±1d；1～19.99 V ≦ ±3% ±1d
• 分解能: 0.001 Ω、0.01 Ω、0.1 Ω、0.01 V
• 補助接地抵抗の許容（RC: C1～C2間）: 0～2 Ωおよび2～20 Ωで ≤ 1 kΩ；20～200 Ωで ≤ 2 kΩ
• 補助電位（RP: P1～P2間）: RP < 40 kΩ、誤差 ≤ ±5%
• 許容対地電圧（実効値、電源周波数）: ≤ 5 V、誤差 ≤ ±5%
• 最大電力損失: ≤ 2 W
• 電源（DC）: 単3形 1.5 V ×8（R6）
• 電源（AC）: 220 V / 50 Hz
• 寸法: 220 × 200 × 105 mm
• 重量: ≤ 1.4 kg

特性 / 仕様

• 型番: UHV-2571
• 測定機能: 接地抵抗、低抵抗導体抵抗、土壌抵抗率、交流電圧
• 表示: 3(1/2)桁LCD
• 耐干渉性: PLL同期追跡およびスイッチコンデンサフィルタ
• 電流源: 範囲に応じた定電流出力（10 mA / 1 mA）
• 電源: 電池または交流（単3×8 または 220 V/50 Hz）
• 筐体: アルミ合金製、コンパクトで軽量（≤ 1.4 kg）
