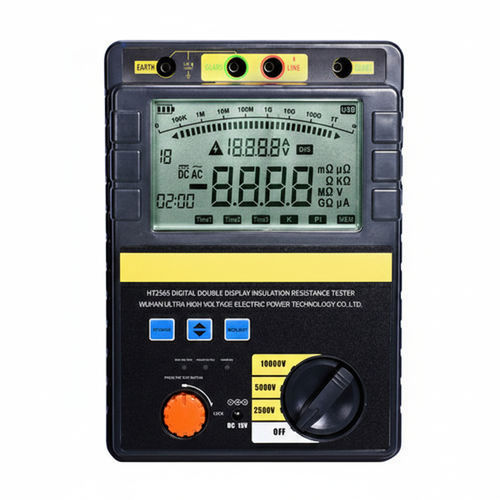

アナログ絶縁抵抗計 UHV-2565

デジタル携帯型高電圧

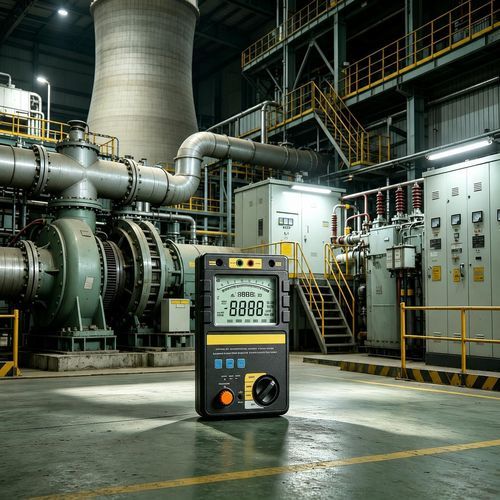

UHV-2565 ポインター型デジタルメガオームメーターは、変圧器、発電機、モーター、電力用コンデンサ、避雷器、電力ケーブルなどの絶縁抵抗を測定する携帯型計測器です。選択可能な試験電圧と最大400 GΩの広い測定範囲を備え、指針表示とデジタル表示の併用で変化の傾向観察と精密な読み取りが可能です。

主な特徴

• 出力電圧オプション：DC2500V、DC5000V、DC10000V。
• 二重表示：変化の傾向を確認するアナログ指針と、正確な値を表示するデジタル表示。
• 組み込みの単一チップマイコンとリアルタイムOSにより自動化と高いノイズ耐性を実現。
• 試験結果の自動保存と停電時保護機能；連続で最大19件の測定を保存可能。
• 高電圧発生時の音声警報および表示による通知。
• 高電圧短絡電流 ≥ 1 mA；変圧器、発電機、モーター、コンデンサ、避雷器、ケーブルなどの試験に適したポータブル設計。
• 電源：単三（AA）大容量充電式電池×8、外部充電アダプタ付属；AC/DC対応。

特性 / 仕様

• 測定範囲と精度：DC2500V：5 MΩ ～ 100 GΩ ±5%；DC5000V：10 MΩ ～ 200 GΩ ±5%；DC10000V：25 MΩ ～ 400 GΩ ±5%；その他の範囲：±10%。
• 基準条件：温度 23 ℃ ±5 ℃。
• 高電圧短絡電流：≥ 1 mA。
• 電源：単三大容量充電池 ×8；外部充電アダプタ付属；AC/DC動作対応。
• 使用温度/湿度：-10 ℃ ～ 40 ℃；最大相対湿度 85%。
• 保管温度/湿度：-20 ℃ ～ 60 ℃；最大相対湿度 90%。
• 絶縁性能：回路と筐体間の絶縁抵抗を DC1000 V で計測、最大 2000 MΩ（メーカー値）。
• 耐電圧：筐体とシャーシ間に 3 kV AC / 50 Hz を印加し、1 分間保持。
• 寸法：230 × 190 × 90 mm；重量：2.5 kg。
• 表示/記録：アナログ指針とデジタル表示の併用；自動記録機能と操作しやすいインターフェース。
