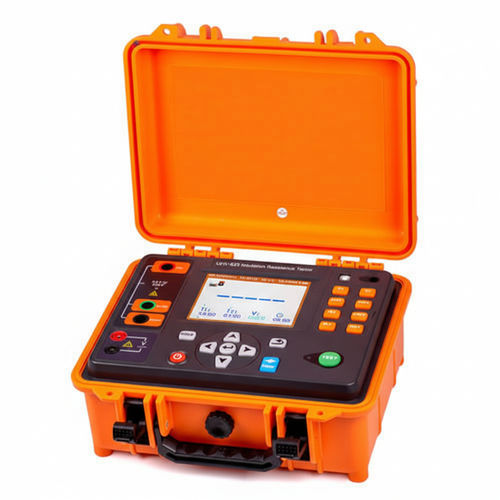

携帯型絶縁抵抗計 UHV-823

UHV-823は電力、通信、産業、教育分野での精密な絶縁抵抗試験向けに設計された携帯型絶縁抵抗計です。複数の試験モード、微小電流測定、三端子（ガード）測定、Bluetooth対応のAndroidアプリおよびUSBによるデータ出力を備えています。

製品概要

• 高電圧測定システム：絶縁抵抗測定、誘電体放電試験、外部電圧試験、ステッピング電圧試験、自動放電などの複数モード。
• 5.6インチカラーLCD、二言語表示（中国語/英語）で直感的な操作。
• 微小電流測定機能と漏れ電流を排除する三端子（ガード）測定。

主な特徴

• 測定分解能：絶縁抵抗 0.01 MΩ、静電容量 0.001 μF。
• Polarization Index（PI）および吸収比（DAR）の自動計算、サンプル容量測定。
• 自動放電回路、フィルタ機能、測定中のLED点滅およびブザー表示。
• 試験データ・環境温度・日時を含む最大1000件のデータ保存、USBエクスポートおよびBluetooth対応Androidアプリによる現場写真/GPS/データのアップロードとレポート生成。
• DC14.8 V 5200 mAh充電式リチウム電池搭載。携帯性に優れ、耐衝撃・防塵・耐湿設計。

適用分野

• 通信インフラ点検

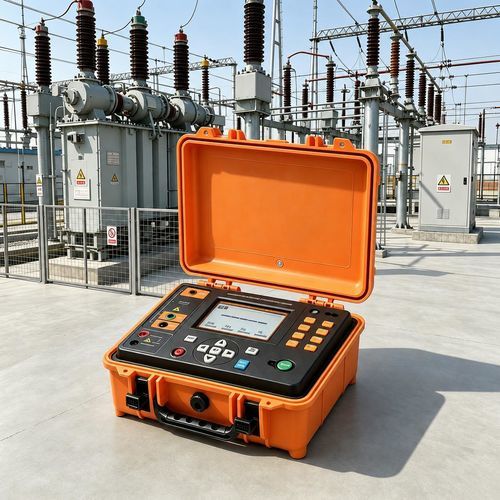

• 電力システム・変電所
• 気象観測機器の試験
• データセンターの電気保守
• 油田作業および現場試験
• 産業用電気保守（変圧器、モータ、ケーブル）

測定機能

• 三端子測定：L（高電圧出力）、G（ガード/シールド）、E（接地）。
• 絶縁抵抗測定、容量測定、PI/DAR自動計算、誘電体放電試験、外部電圧試験、ステッピング電圧試験。
• AC/DC電圧測定：AC 1 V〜1000 V（50/60 Hz）、DC 1 V〜1000 V。
• ステッピング電圧機能とデジタル昇圧技術、自動放電およびフィルタによる安定した測定。

主な仕様（抜粋）

• 試験電圧：250 V、500 V、1000 V、2500 V、5000 V、10 kV。
• 絶縁抵抗範囲および精度（例）：250 V DC：0.01 MΩ〜10.0 GΩ（±3%rdg±5dgt）；10 kV DCまで：0.01 MΩ〜400 GΩ（範囲により精度変動）。
• 容量測定：0.200 μF〜100.0 μF、分解能0.001 μF、精度±20% ±0.005 μF。
• 短絡電流：≥ 5 mA。タイミング範囲最大 99 min 99 sec（設定可能）。
• データ保存：最大1000件；USB出力（1.5 mケーブル付属）；Bluetooth経由のAndroidアプリで現場アップロードとレポート生成。
• 動作温度：-10 ℃〜40 ℃（結露無きこと、RH<80%）。保存温度：-20 ℃〜60 ℃（結露無きこと、RH<70%）。
• 外形寸法・重量：320 mm × 240 mm × 145 mm、約3.5 kg（バッテリ含む）。
• 規格・安全性：EMC IEC61326；安全等級 CAT IV 600 V；ケース間耐電圧 AC 5 kV 50 Hz 1 分。
