絶縁抵抗計 GM-10kV

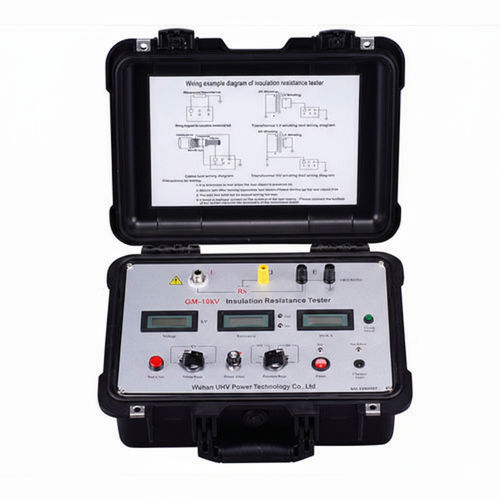

GM-10kV Adjustable High-Voltage Digital Testerは、選択可能な直流高電圧を出力して漏れ電流を測定し、絶縁抵抗を算出する産業用絶縁抵抗テスターです。変電所、発電所、送電線、地中・架空ケーブル、大型変圧器やモータの絶縁確認に使用されます。

範囲と精度

• 20 MΩ — 有効測定範囲: 0.01–19.99 MΩ — 精度: ±(5%+3d)
• 200 MΩ — 5.0–199.9 MΩ — ±(5%+3d)
• 2 GΩ — 0.05–1.999 GΩ — ±(5%+3d)
• 20 GΩ — 0.5–19.99 GΩ — ±(5%+3d)
• 200 GΩ — 5.0–199.9 GΩ — ±(10%+3d)
• 2000 GΩ — 50–1999 GΩ — ±(20%+10d)

注意事項 / 補足

• Mレンジ校正電圧: 0.5 kV、Gレンジ校正電圧: 2.5 kV。
• 抵抗測定の精度を確保するため、試験電圧は使用する定格の20%以上であること。
• 試験電圧が8 kVを超え、20 GΩ以上を測定する場合は、大気中の電極露出による空気イオン化の影響を避けるためシールドが必要。
• 2000 GΩレンジは相対湿度70%未満の乾燥環境での参照用レンジとして設計されています。

特徴

• 可変直流高電圧出力: 複数の選択可能レベル（例: 0、0.25 kV、0.5 kV、2.5 kV、5 kV — 機種依存）。
• LCDデジタル表示による直感的で明確な絶縁抵抗値表示。
• 高い耐干渉性: 等電位保護リングおよび4次能動ローパスフィルタで電源周波数や強電磁界の影響を低減。
• 自動化機能: 一部機種は吸収比や分極指数の自動計算、レンジ自動切替に対応。
• 安全機能: 試験後は機器側で自動放電を行うため、ボルテージがゼロ表示になるまで手動放電を避けること。

用途

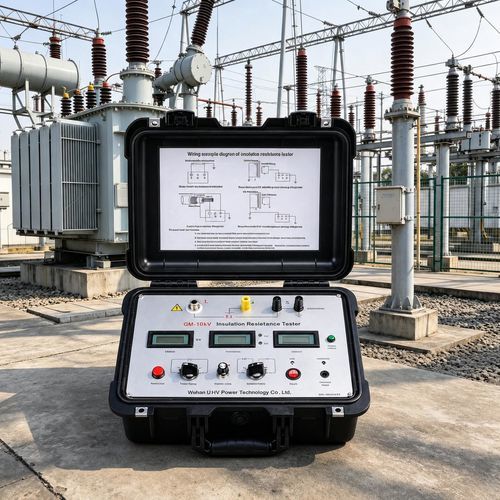

• 高電圧変電所、発電所、送電線、地中・架空ケーブル、大型変圧器やモータ等の絶縁抵抗試験。
• 通信機器の検査、電機据付・保守作業などの産業現場での使用にも適する。

特性 / 技術仕様

• 製品名: GM-10kV Adjustable High-Voltage Digital Tester
• モデル/シリーズ: GM series
• 別名: Insulation Resistance Tester；Insulation Meter
• 代表的な選択可能試験電圧: 0、0.25 kV、0.5 kV、2.5 kV、5 kV（機種により異なる）
• 表示: LCDデジタル表示
• 耐干渉対策: 等電位保護リング、4次能動ローパスフィルタ搭載
• 自動機能: 吸収比・分極指数の自動計算（機種により）、自動レンジ切替
• 測定範囲・精度: 上記「範囲と精度」参照
• 使用環境注意: 最大レンジ（例: 2000 GΩ）は乾燥環境（相対湿度 < 70%）での参照使用を推奨
• 付属文書: 取扱説明書、校正証明書（PDF）
• 製造者: Wuhan UHV Power Technology Co., Ltd.
