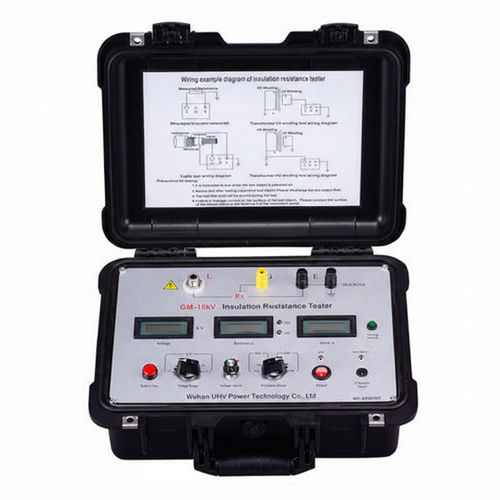

携帯型絶縁抵抗計 GM-15kV
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 携帯型
詳細
概要
主な特長
用途
安全上の注意
技術仕様

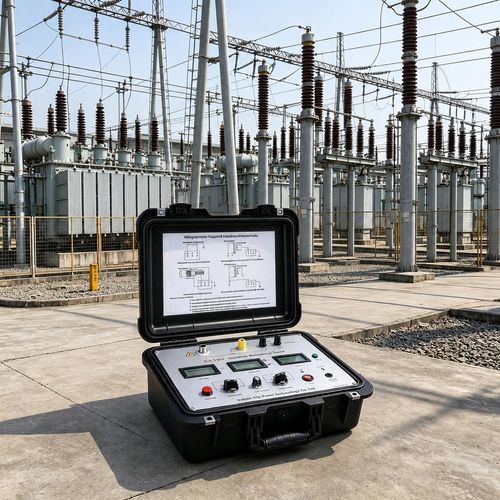

- GM-15kV デジタル高電圧絶縁抵抗試験器は、高電圧変電所、発電所、長距離および地下の送配電ケーブル、変圧器、モータなどの絶縁抵抗測定を目的として設計されています。
- アナログ回路・デジタル回路・機械設計を統合し、広い出力電圧/電流能力、広レンジの測定、測定精度および優れた耐妨害性能を提供します。
主な特長
- 高い耐妨害性能：電界誘導に対する抵抗（最大2 mA @50 Hz相当）により、多くの現場測定で導線の切り離しを不要とします。
- 高短絡電流能力（代表値 10 mA）により、大容量・高インダクタンス機器の試験に適します。
- 広い抵抗測定レンジと高い分解能で、低MΩから複数GΩ域までカバーします。
- 0 Vから目標電圧まで滑らかに調整可能な選択式高電圧出力を備えます。
- 吸収率および分極指数（PI）の記録・解析を支援する、可聴/可視アラームおよびタイマー機能を搭載しています。
- 高品質な輸入部品を使用し、測定精度と信頼性を確保します。
- 携帯性に優れた一体型のコンパクト軽量筐体を採用しています。
- 現場使用に適した堅牢な構造を有します。
用途
- 電力系統、通信、電気機械の据付・保守、産業用電源分野での変圧器、モータ、ケーブルおよび各種電気機器の絶縁抵抗測定に適しています。
安全上の注意
- 本器は高電圧を発生するため、測定前に必ず安全接地線を接続してください。被測定物に商用周波数の漏れ電流や誘導高電圧が存在する可能性があります。
- 高電圧運転中に手動で放電しないでください。試験後は本器の自動放電とボルテージメータのゼロ復帰を確認してから手動放電等を行ってください。パルス状の短絡放電は被測定物や装置内部回路を損傷する恐れがあります。
技術仕様
- 型番：GM-15kV。
- 出力電圧レベル：0.5 kV、1 kV、2.5 kV、5 kV、10 kV、20 kV。
- 試験電圧精度：±(5% + 10 V)。
- 短絡電流（代表値）：10 mA。
- 抵抗測定レンジと精度：
- 20 MΩレンジ：0.01 – 19.99 MΩ、精度 ±(5% + 3 桁)。
- 200 MΩレンジ：5.0 – 199.9 MΩ、精度 ±(5% + 3 桁)。
- 2 GΩレンジ：0.05 – 1.999 GΩ、精度 ±(5% + 3 桁)。
- 20 GΩレンジ：0.5 – 19.99 GΩ、精度 ±(5% + 3 桁)。
- 200 GΩレンジ：5.0 – 199.9 GΩ、精度 ±(10% + 3 桁)。
- 2000 GΩレンジ：50 – 1999 GΩ、精度 ±(20% + 10 桁)。
- 機能：可変高電圧出力、タイマー、可聴/可視アラーム、携帯可能な一体型筐体。
