携帯型絶縁抵抗計 GM series

GM-20kV Adjustable High Voltage Digital Test Set は、最大 0 / 5 / 10 / 20 kV の選択可能な試験電圧で絶縁抵抗を測定する携帯型の絶縁抵抗計（メガオーム計）です。I→V 変換と二重積分式デジタルボルテージメータの分割機能を組み合わせ、絶縁抵抗値をLCD上に直接表示します。

主な機能と原理

• 試験電圧：0、5、10、20 kV（フィードバック型 DC/DC コンバータで生成）
• 測定法：従来のメガオーム計に相当する電流比（current-ratio）方式；I→V 変換および二重積分デジタルボルテージメータによる分割でオーム→デジタル変換を実現
• 表示：試験電圧・抵抗・時間を示す3½桁LCD表示
• 電源：内蔵充電式バッテリ（リチウムまたは NiMH を保守情報として記載）；専用アダプタ（DC15V）で充電、満充電後の連続使用時間は約6～8時間（充電時間約6～8時間）
• 時間計測・アラーム：最大19分59秒（20分サイクル）までのストップウォッチ；15秒、60秒および毎分に短いビープ音と抵抗値3秒保持；測定値が範囲外または無効な場合は継続アラーム

動作原理
装置は内蔵バッテリとDC/DC変換により直流高電圧を生成し、試験物を介してE端子からL端子へ印加します。発生した電流はI→V変換され分割され、デジタルボルテージメータで処理されて絶縁抵抗値がLCDに直接表示されます。中〜大規模集積回路を使用し、高出力と高短絡電流能力を備え、複数の出力電圧レベルを提供します。

注意事項

• 安全：'L' は高電圧出力端子、'E' は接地すること。
• 高電圧印加前に機器の状態を点検し、負荷抵抗を接続してから電源を入れること。突入や放電により内部回路や標準抵抗が損傷する恐れがある。
• バッテリ充電：定電圧・電流制限方式で充電を行う。満充電に約6～8時間。長期保管時はバッテリ寿命保持のため定期的に充電（目安：3か月ごと）すること。
• バッテリ交換：NiMHセル交換時は容量が類似したセルを選定し、組み立て前に各セルを完全充電すること。

画像・関連文書

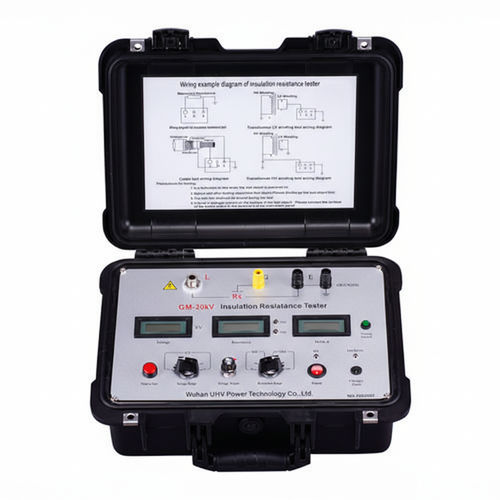

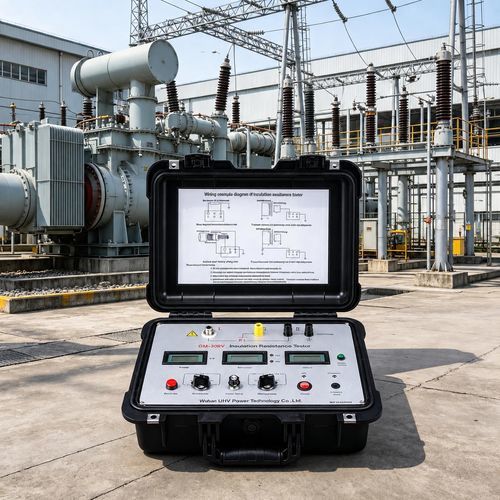

• 製品画像ギャラリー（製品図と技術図面）を製品ページで提供。
• ユーザーマニュアルおよび校正証明書はPDFで提供。

仕様 / 技術データ

• モデル群：GMシリーズ
• 試験電圧：0 / 5 / 10 / 20 kV
• 干渉性能（電界）：2 mA（50/60 Hz）
• アラーム・ストップウォッチ：最大19:59、20分サイクル；15秒、60秒および毎分にアラーム；到達時に読み取りを3秒保持
• 表示：電圧・抵抗・時間用3½桁LCD
• 電源：充電式内蔵バッテリ、DC15Vで充電
• 動作温度：-20 °C～+40 °C
• 相対湿度：20%〜90%
• 寸法（L×W×H）：315 × 240 × 180 mm
• 重量：5.5 kg
• 別名：Insulation Resistance Tester；Insulation Meter；Adjustable High Voltage Digital Tester
