携帯型絶縁抵抗計 UHV-2672

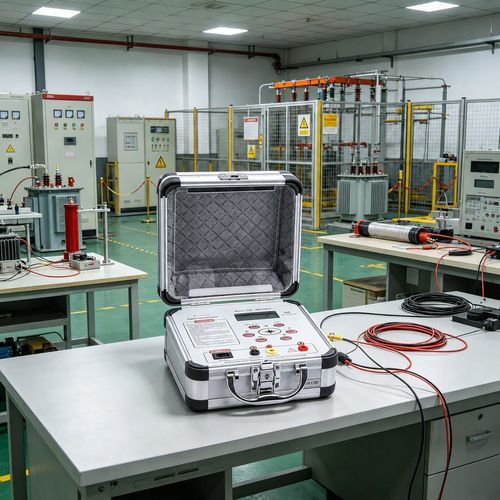

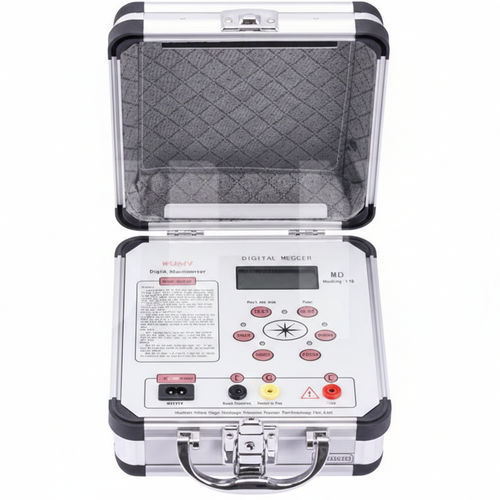

UHV-2672 絶縁抵抗測定器は、接地とライン間および相間の絶縁抵抗を測定するためのバッテリー駆動の携帯型計測器で、現場での使用に適したデジタルLCD表示を備えています。

主な機能

• 高出力で短絡電流 > 1.6 mA、迅速な電圧安定化を実現
• 選択可能な試験電圧：500 V、1000 V、2500 V、5000 V
• バッテリー駆動のDC/DC方式により正確な試験電圧を生成
• I/V変換、精密電圧分圧、LCDによる直接抵抗表示を備えたインテリジェント測定回路
• 自動レンジ切替と直感的なパネルで効率的な試験作業を支援

測定原理

• 本機は内部バッテリーから高電圧直流を生成し、E（earth）端子とL（line）端子間に印加します。被試験体を流れる電流を変換・処理して絶縁抵抗値をデジタル表示します。

技術的利点

• 全レンジでの高い測定精度
• 自動切替を含む複数電圧レンジにより連続測定が可能
• 外部電源を必要としない信頼性の高いバッテリー運用
• 短絡電流を直接測定することで高抵抗・低抵抗ともに精度を向上

製品特長

• 堅牢な出力性能とアルミ合金筐体による現場耐久性
• 耐干渉設計および比例回路設計により安定した測定値を実現
• 自動レンジ切替を備えたスマート操作と判読性の高いLCD
• 短絡電流の直接測定機能により正確な試験条件を提供

仕様 / 技術仕様

• 作動環境：環境温度 0℃～+45℃、相対湿度 ≤85%
• 出力電圧レベル：500 V、1000 V、2500 V、5000 V
• 測定範囲：0 ～ 19990 MΩ
• 分解能：0.01 MΩ、0.1 MΩ、1.0 MΩ、10.0 MΩ
• 相対誤差：0 ～ 2000 MΩ ≤ ±5% ±2 d；2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• 電圧/負荷：5000 V / 40 MΩ
• 電圧降下：約 10%
• 短絡電流：> 1.6 mA
• 直流電源：乾電池 8 × 1.5 V（AA）
• 交流電源：220 V / 50 Hz
• 消費電力：待機消費 ≤ 160 mW；最大 ≤ 2.5 W
• 外形寸法（体積）：235 × 200 × 135 mm³
• 質量：< 1.4 kg
