床低効率試験機 UHV-2571A接地抵抗電気設備用床用
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 床低効率, 接地抵抗
- 試験済み製品
- 電気設備用, 床用, 電気通信機器用
- 応用
- 工業用, パワーシステム, 変電所用, 通信用途
- 設定
- 手持ち式
- その他の特徴
- LCDパネル付, メモリ付, スマート, 監視機能付き
詳細
導入
主な機能
技術仕様（概要）
用途

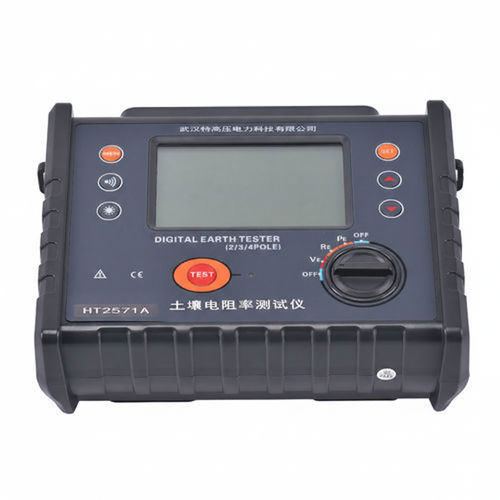

- UHV-2571Aはマイクロプロセッサ制御の接地抵抗計で、2/3/4線式による接地抵抗および土壌の比抵抗を迅速かつ高精度に測定します。インテリジェントなフィルタリング、インターフェース検出、大型バックライトLCDを備え、専門的な接地評価に適しています。
主な機能
- 接地抵抗の2/3/4線式測定および土壌比抵抗の四極法に対応。
- 薄暗い場所でも見やすい4桁大型バックライトLCD。
- ノイズを低減するマイクロプロセッサ制御とインテリジェントフィルタ。
- 0.01–600 Vの干渉監視、内部メモリ500件（'MEM','MR','FULL','OL'表示）。
- バックライト制御、測定時のLED点滅表示、しきい値超過時のアラーム機能。
技術仕様（概要）
- 接地抵抗 (R): 0.00Ω–30.00Ω (±2% rdg ±5 dgt, 0.01Ω); 30.0Ω–300.0Ω (±2% rdg ±3 dgt, 0.1Ω); 300Ω–3000Ω (±2% rdg ±3 dgt, 1Ω); 3.00kΩ–30.00kΩ (±2% rdg ±3 dgt, 10Ω)。
- 土壌比抵抗 (ρ): 0.00Ω·m–99.99Ω·m (0.01Ω·m); 100.0Ω·m–999.9Ω·m (0.1Ω·m); 1000Ω·m–9999Ω·m (1Ω·m); 上位レンジは9999kΩ·mまで段階的な分解能。式: ρ = 2πaR (π=3.14, a = 1 m～100 m)。
- 接地電圧: AC 0.00–600 V (±2% rdg ±3 dgt, 0.01 V)。
- 試験周波数: 128 Hz。短絡試験電流: AC > 20 mA (正弦波)。開放回路試験電圧: AC ≤ 28 V。
- 電極間隔: 1 m～100 mで設定可能（実務上: R測定はa > 5d、ρ測定はa > 20h）。
- 表示・メモリ: LCD 111×68 mm（表示域108×65 mm）；500グループ保存；オーバーフローは'OL'表示。
- 電源・バッテリ: DC 9 V（6×LR14）、待機＞100時間；15分で自動電源オフ（APO）；電池低下表示。
- 付属品・寸法: 標準リード（赤15 m、黒15 m、黄10 m、緑10 m）、簡易リード（黄1.5 m、緑1.5 m）、補助接地棒4本；本体240×188×85 mm、約1280 g（電池含む）。
- 規格・安全: 絶縁抵抗＞20 MΩ；耐電圧 AC 3700 V rms；IEC61326、IEC61010-1（CAT III 300 V、CAT IV 150 V）、IEC61557-1、IEC61557-5、JJG 366-2004準拠。
用途

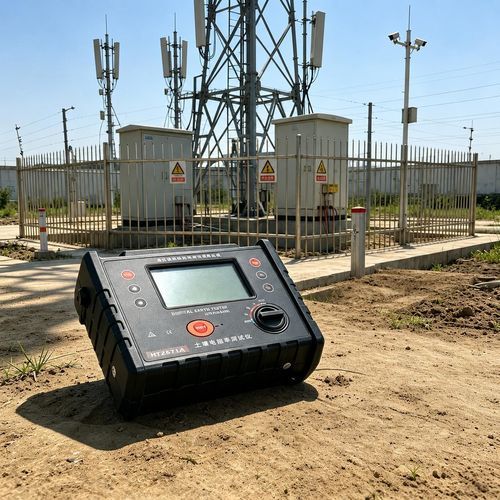

- 通信塔、送配電網、ガソリンスタンド、避雷設備および産業現場の接地システムの据付確認、点検、定期測定。
