抵抗接地試験機 UHV-2571B床低効率床用電気装置
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 床低効率, 抵抗接地
- 試験済み製品
- 電気装置, 床用
- 応用
- パワーシステム
- 設定
- 手持ち式
- その他の特徴
- デジタル, LCDパネル付, 凹凸, スマート, 高ノイズフィルター付
詳細
概要
主な特徴
用途
仕様（主要技術仕様）

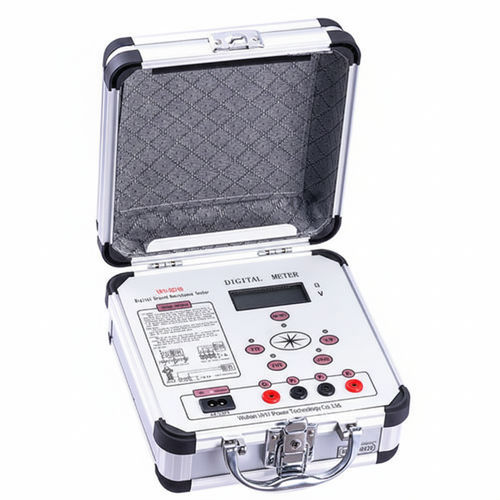

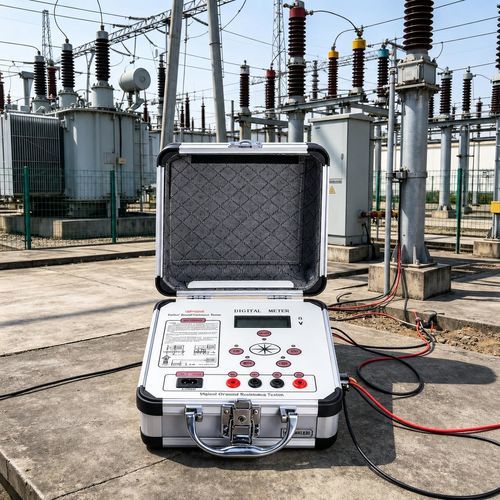

- 接地抵抗および土壌抵抗率を測定する四線式携帯型測定器（モデル UHV-2571B）。現場での接地システム、低抵抗導体、交流接地電圧の測定に適しています。
主な特徴
- 高強度アルミ合金筐体、フェーズロックループとスイッチドキャパシタフィルタ回路により電源周波数や無線周波数干渉を低減。
- DC/AC コンバータにより直流から低周波定電流の交流を生成し、安定した四線測定を実現。
- 補助接地抵抗に対する耐性：RC (C1–C2) 0–2 kΩ、RP (P1–P2) 0–40 kΩ の範囲で仕様内の影響に収まる設計。
- 3.5桁LED表示、ゼロ調整自動化；オーバーレンジやループ断線時は「1」を表示。
- バッテリー低下のインテリジェント表示により現場での測定信頼性を確保。
- 小型・軽量で携行性に優れる設計。
用途
- 接地システムの接地抵抗および土壌抵抗率の測定。
- 低抵抗導体や接地結線の検査。
- 交流接地電圧の測定および産業設備での接地の確認。
仕様（主要技術仕様）
- 動作環境：0 ℃～+45 ℃；相対湿度 ≤ 85%RH。
- 抵抗測定範囲（定電流）：0–20 Ω（10 mA）、2–200 Ω（10 mA）、20–2000 Ω（1 mA）。
- 電圧測定範囲：AC 0–19.99 V。
- 精度：0–0.2 Ω ≦ ±3% ±1 digit；0.2–199.9 Ω ≦ ±1.5% ±1 digit；1–19.99 V ≦ ±3% ±1 digit。
- 分解能：0.01 Ω、0.1 Ω、1 Ω、0.01 V。
- 補助接地抵抗による誤差：RC (C1–C2) — 0–20 Ω ≤1 kΩ、20–2000 Ω ≤2 kΩ。RP (P1–P2) < 40 kΩ → 誤差 ≤ ±5%。接地電圧 ≤ 5 V → 誤差 ≤ ±5%。
- 最大消費電力 ≤ 2 W。
- 電源：DC — 単三 (R6) 1.5 V ×8；AC — 220 V / 50 Hz アダプタ。
- 寸法：220 × 200 × 105 mm。質量：≤ 1.4 kg。
