携帯型絶縁抵抗計 GM-5kV
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 携帯型
詳細
概要
主な特徴
抵抗測定範囲と精度
技術仕様
タイミングとアラーム機能
付属文書と呼称

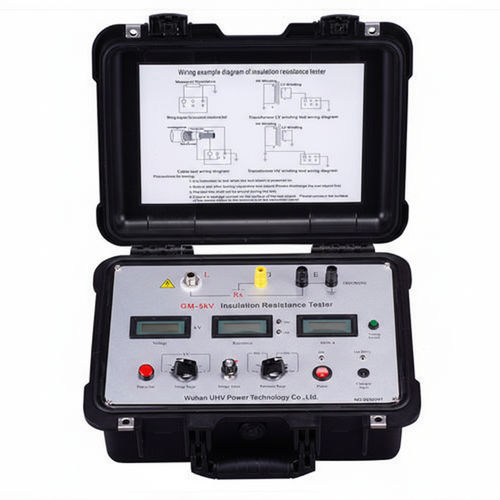

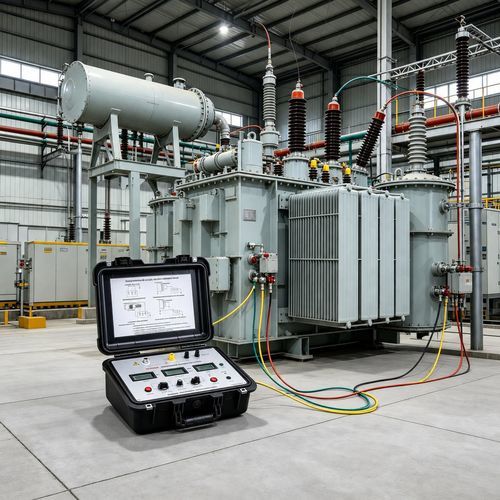

- GM-5kV 絶縁抵抗試験器は、HV変電所や発電所向けに設計された携帯型の高電圧メガオーム計で、大型変圧器、電気機械、電力ケーブルの絶縁抵抗を強い干渉環境下でも測定できます。
- 0.1〜5 kV の可変高電圧出力、広い抵抗測定レンジ、タイミングおよびアラーム機能を備え、吸収比や分極指数の解析を支援します。
主な特徴
- 強力な抗干渉能力：電界誘導に対する抗干渉能力は最大2 mA（50/60 Hz）。
- 大きな短絡電流（代表値 10 mA）により大容量・高インダクタンス機器の試験に対応。
- 広い抵抗測定範囲と高解像度で正確な表示。
- 出力電圧レベル選択：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV；0 V から目的電圧まで滑らかに調整可能。
- 音光によるリマインダーとタイミング機能により測定記録と解析をサポート（吸収率、分極指数）。
- 主要部品は輸入品を採用し測定の安定性と精度を確保。
- 一体型の携帯ケース：小型・軽量で持ち運びや現場作業に適する堅牢な構造。
抵抗測定範囲と精度
- 20 MΩ 範囲：0.01 ～ 19.99 MΩ — 精度 ±(5% + 3 digits)。
- 200 MΩ 範囲：5.0 ～ 199.9 MΩ — 精度 ±(5% + 3 digits)。
- 2000 MΩ 範囲：50 ～ 1999 MΩ — 精度 ±(5% + 3 digits)。
- 20 GΩ 範囲：0.5 ～ 19.99 GΩ — 精度 ±(5% + 3 digits)。
- 200 GΩ 範囲：5.0 ～ 199.9 GΩ — 精度 ±(10% + 3 digits)。
- 2000 GΩ 範囲：50 ～ 1999 GΩ — 精度 ±(20% + 10 digits)。
技術仕様
- 型式：GM-5kV
- Brand：UHV Power (Wuhan UHV Power Technology Co., Ltd.)
- 出力電圧レベル：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV（0 V から目的電圧まで連続調整可能）。
- 試験電圧精度：±(5% + 10 V)。
- 短絡電流：代表値 10 mA。
- 表示：テスト電圧、抵抗、時間をそれぞれ表示する 3 個の 3½ 桁 LCD デジタルメーターヘッド。
- 電源：内蔵充電式リチウム電池、DC 15 V；充電用 AC アダプタ用ポートあり（50/60 Hz）。
- 使用環境：温度 −20 ℃ ～ +40 ℃；相対湿度 20% ～ 90%。
- 外形寸法（L × W × H）：315 × 240 × 180 mm。
- 質量：約 5.5 kg。
タイミングとアラーム機能
- ストップウォッチ表示：最大 19 分 59 秒（20 分で循環）。
- 15 秒、60 秒および毎分に音声通知；該当時に短いビープ音、抵抗値を 3 秒間保持表示。
- 読み取りが無効または選択レンジの下限を下回る場合は連続アラーム。
付属文書と呼称
- 別名：絶縁抵抗計、絶縁計。
- 製品ページに掲載の文書：取扱説明書（PDF）、校正証明書（PDF）。
