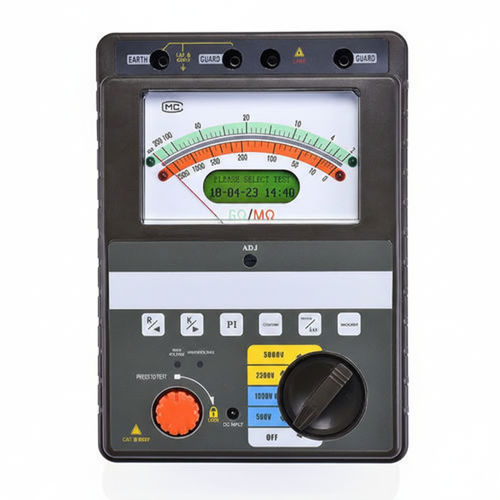

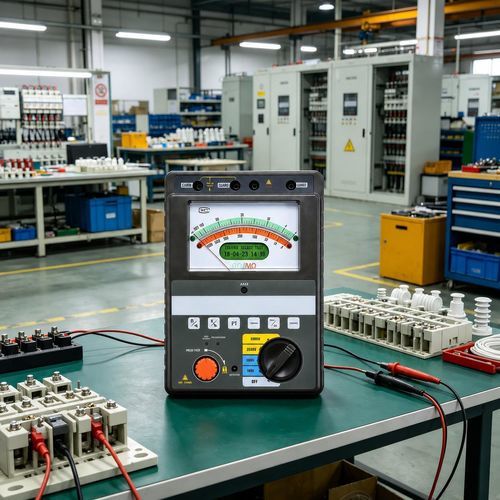

絶縁抵抗試験機 BC2010

BC2010は、ケーブル、モーター、発電機、変圧器、高電圧スイッチ、避雷器などの現場での絶縁試験向けに設計された、ポータブルなポインター式デュアルディスプレイのメガオームメーター（絶縁抵抗試験器）です。機械式ポインターとドットマトリクスLCDによる同期表示を提供し、組み込みの産業用マイクロコントローラーとリアルタイムOSにより高い自動化と優れた耐干渉性を実現します。

主な機能

• 選択可能なDC出力電圧：500 V、1000 V、2500 V、5000 V。抵抗範囲の自動切換え（測定範囲 最大0–1 TΩ）。
• 同期デュアル表示：機械式ポインター（超薄引張線構造で振動耐性が高い）とドットマトリクスLCDにより視認性と操作性を向上。
• 機械式メーターヘッドとLCDの統合：二重スケール表示、自動レンジ切換え、カラー/LED表示により読み取りが容易。
• 組み込み産業用マイクロコントローラーとリアルタイムソフトにより自動化が可能で耐干渉性が高く、吸収比や分極指数の自動計算を実行。
• 停電保護付きのユーザーフレンドリーなインターフェース：最大20件の測定結果を連続保存可能。
• 高電圧発生時の警報音と、試験後に被試験機器の残留高電圧を自動放電する内蔵放電回路。
• 内蔵充電式リチウム電池とACアダプタによるAC/DC両用で現場での携行運用に対応。
• 高電圧短絡電流 ≥ 3 mAで、大型変圧器、発電機、高電圧モーター、電力コンデンサ、電力ケーブル、避雷器などの試験に適合。
• 現場作業に適した携帯性と人間工学に基づく設計。

製品詳細（主要パラメータと動作条件）

• 出力電圧：DC −500 V、−1000 V、−2500 V、−5000 V。典型的な出力誤差：±5% FS。
• 試験精度範囲と誤差：
  • 1 MΩ–20 MΩ：±10% FS
  • 20 MΩ–1000 MΩ：±5% FS
  • 1 GΩ–20 GΩ：±5% FS
  • 20 GΩ–200 GΩ：±10% FS
  • ≥200 GΩ（最大1 TΩ）：±20% FS
• 試験電圧別測定範囲：
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• デジタル試験・表示範囲：0–1 TΩ。
• 使用周囲温度：0 ℃ – 40 ℃。
• 相対湿度：≤ 70% RH。
• 電源：AC 220 V ±10%（携帯用内蔵リチウム電池付き）。
• 本体寸法（長×幅×高）：230 mm × 190 mm × 90 mm。
• 本体質量：< 3 kg。

仕様

• 型番：BC2010
• 製品種別：インテリジェント デュアルディスプレイ ポインター式 絶縁抵抗試験器（メガオームメーター）
• 出力電圧：500 V、1000 V、2500 V、5000 V DC
• 抵抗測定範囲：最大0–1 TΩ（自動レンジ切換え）
• 表示：機械式ポインター＋ドットマトリクスLCD（同期）
• 精度／誤差：上記の試験精度範囲を参照
• 自動計算：吸収比、分極指数
• データ保存：最大20件の測定結果を保存（停電保護）
• 安全／放電：内蔵残留高電圧放電回路
• 電源：AC電源または内蔵充電式リチウム電池
• 短絡電流（HV）：≥ 3 mA
• 寸法：230 × 190 × 90 mm；重量：< 3 kg
