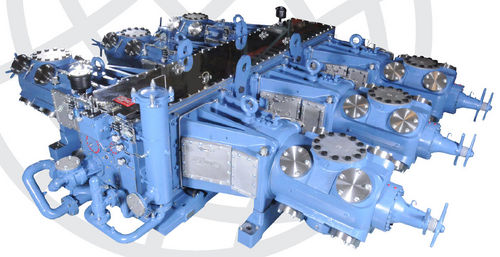

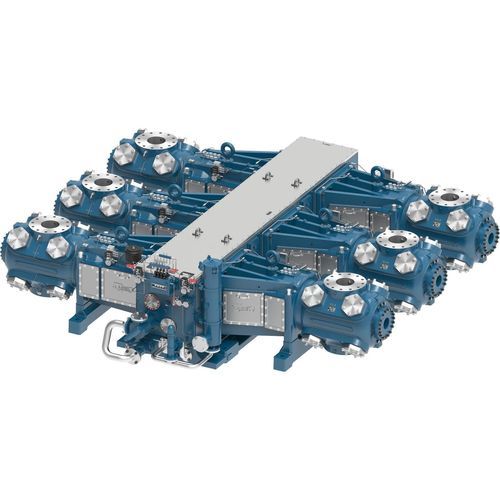

Compressor alternativo KBZ

para gás de processode gás naturalsem motor

Visão geral
Os modelos KBU e KBZ são compressores alternativos separáveis de grande porte e média velocidade, concebidos para aplicações que exigem acionamentos de alta potência e elevada capacidade de compressão. Estas estruturas suportam cargas totais de hastes até 150.000 lb e estão disponíveis em configurações com múltiplos estágios para atender aos requisitos da instalação.

Aplicações
Utilizados em transporte por dutos, processamento midstream de gás, armazenamento e outras aplicações industriais onde as condições de sucção variam e é necessário controle preciso de capacidade.

Desempenho — resumo por estágio
2 estágios
KBU | KBZ
Potência nominal: 2.600 | 2.600
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Peso médio (lbs): 24.000 | 24.000
Comprimento máx. (in): 86 | 86
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

4 estágios
KBU | KBZ
Potência nominal: 5.200 | 5.200
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Peso médio (lbs): 45.000 | 45.000
Comprimento máx. (in): 135 | 135
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

6 estágios
KBU | KBZ
Potência nominal: 7.800 | 7.800
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Peso médio (lbs): 68.000 | 68.000
Comprimento máx. (in): 183 | 183
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

Características do produto

• Filtros de óleo de alta eficiência: filtros tipo cartucho classificados 1 micron nominal / 12 micron absoluto.
• Dispositivos de descarga versáteis: bolsos de volume variável (VVCP) manuais na cabeça disponíveis na maioria dos cilindros; descarregadores pneumáticos de válvula de sucção disponíveis de forma limitada.
• Parafusos de alta resistência: parafusos grau 8 em juntas carregadas e parafusos resistentes à fadiga nas tampas de válvula para fixação segura.

Materiais

• Cárter em ferro fundido cinzento: virabrequim em aço forjado, guia do cabeçote em ferro fundido cinzento, mancal axial em bronze, mancal principal trimetálico.
• Cabeçote em ferro dúctil: pino de cruzeta em aço ligado.
• Biela em aço forjado: bucha do pino de cruzeta em bronze, mancal de biela trimetálico, parafusos de tensão grau 8.

Cilindros e engenharia
Os cilindros são concebidos para operar em amplas faixas de pressão mantendo fiabilidade e desempenho. As opções de cilindros aproveitam a potência e a capacidade de carga na haste de cada estrutura e podem ser combinadas em numerosas configurações para fornecer o volume e a pressão de gás exigidos. O software Ariel 7 é utilizado para modelar e projetar configurações de compressores para aplicações específicas.

Especificações técnicas

• Série / modelo: KBU / KBZ.
• Curso: KBU 5,75 in (146 mm); KBZ 6,75 in (171 mm).
• RPM máx.: KBU 1.200; KBZ 1.000.
• Diâmetro da haste do pistão: 2,875 in (73 mm).
• Capacidade total de carga na haste: 150.000 lbs; tração: 75.000 lbs; compressão: 80.000 lbs.
• Potência nominal por configuração: 2 estágios 2.600; 4 estágios 5.200; 6 estágios 7.800 (valores por modelo conforme especificado).
• Pesos aproximados por configuração: 24.000 lbs (2 estágios); 45.000 lbs (4 estágios); 68.000 lbs (6 estágios).
• Comprimentos máximos (in): 86 (2 estágios); 135 (4 estágios); 183 (6 estágios). Largura nominal (in): 192. Centro do virabrequim (in): 24.
