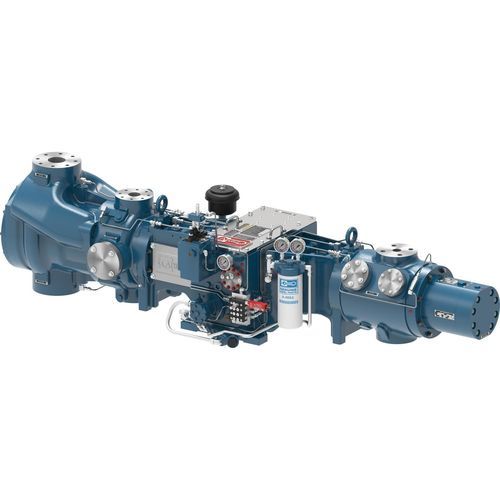

Grupo compressor de gás JGQ

de pistãode alta pressãode simples estágio

Visão geral
Os compressores alternativos separáveis Ariel JGN e JGQ são projetados para aplicações em campos de gás e abastecimento de veículos CNG. Desenvolvidos para acoplamento com motores de alta rotação, estes quadros aceitam cilindros de alta pressão e opções configuráveis de válvulas/descarregadores para adaptar-se a condições variáveis de campo e de abastecimento.

Aplicações e uso em frotas
Adequados para gas-lift, serviço em linhas pequenas de campo e estações de abastecimento CNG. Operadores e gestores de frotas de locação costumam selecionar JGN e JGQ para conjuntos de compressores mono e multiestágio (incluindo configurações de três estágios) na classe de quadro 250–280 BHP.

Características do produto

• Casquilhos de precisão: Rolamentos principais e de biela usinados com precisão e composição trimetálica para alinhamento e vida útil consistentes.
• Dispositivos de descarregamento versáteis: Bolsas de volume de folga variável (VVCP) manuais na cabeça em muitos cilindros; descarregadores pneumáticos da válvula de sucção disponíveis para aplicações selecionadas.
• Válvulas eficientes: Válvulas do tipo placa projetadas para velocidades modernas com elementos de vedação não metálicos como padrão; seleção de válvulas conforme critérios estabelecidos de baixa velocidade de válvula.
• Cilindros modulares: Projetados para operar em amplas faixas de pressão e combináveis em múltiplas configurações para fornecer volumes e pressões necessários. O software Ariel 7 é usado para modelagem de configurações.

Materiais

• Carcaça em ferro fundido cinzento: Virabrequim em aço forjado, guia do cabeçote em ferro fundido cinzento, rolamentos principais trimetálicos.
• Cabeçote em ferro dúctil: Pino do cabeçote em aço de liga.
• Biela em aço forjado: Bucha do pino do cabeçote em bronze, rolamento de biela trimetálico, parafusos de classe 8.

Desempenho e dimensões — 1 throw
JGN / JGQ
Potência nominal: 126 / 140 HP (94 / 104 kW)
Curso: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM máx.: 1,500 / 1,800 RPM
Velocidade do pistão: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diâmetro da haste: 1.125 in (29 mm)
Carga total na haste: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensão / Compressão: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso médio: 1,400 lbs (≈635 kg)
Comprimento máx.: 37 in (≈940 mm)
Largura nominal: 62 in (≈1,575 mm)
Eixo do virabrequim: 9.25 in (≈235 mm)

Desempenho e dimensões — 2 throw
JGN / JGQ
Potência nominal: 252 / 280 HP (188 / 209 kW)
Curso: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM máx.: 1,500 / 1,800 RPM
Velocidade do pistão: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diâmetro da haste: 1.125 in (29 mm)
Carga total na haste: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensão / Compressão: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso médio: 2,200 lbs (≈998 kg)
Comprimento máx.: 34 in (≈864 mm)
Largura nominal: 83 in (≈2,108 mm)
Eixo do virabrequim: 9.25 in (≈235 mm)

Notas adicionais
Projetado para linhas pequenas de campo e abastecimento CNG; suporta múltiplas opções de válvulas e descarregadores para adaptar-se a alterações na composição do gás e nas condições de campo. Consulte o software de desempenho Ariel e a fábrica para combinações específicas de cilindros e válvulas.

Especificações técnicas

• Modelos: Ariel JGN e JGQ (disponíveis em configurações 1-throw e 2-throw)
• Aplicações: gas-lift, campos de gás, estações de abastecimento CNG
• Configurações: estágio único e multietapa (possibilidade de configuração em três estágios)
• Opções: cilindros de alta pressão, VVCP manuais, descarregadores pneumáticos, diversas configurações e materiais de válvulas
• Ver blocos de Desempenho e dimensões para valores detalhados
