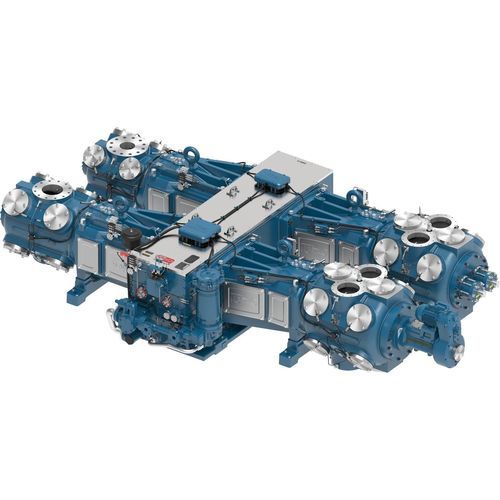

Compressor alternativo KBC

de pistãopara gás de processode gás natural

Visão geral
Os KBC/KBD/KBF são compressores alternativos Ariel de grande estrutura e velocidade média, projetados para acoplamento a motores elétricos ou motores a gás natural. Destinam-se a projetos de compressão de alta potência e alta capacidade, incluindo coleta e processamento de gás natural, transporte e armazenamento por duto, gases industriais e de processo, captura de carbono e outras aplicações industriais. O projeto concentra alta densidade de potência em um espaço compacto, minimiza vibrações e facilita operação e manutenção para proprietários/operadores.

Recursos do produto

• Válvulas eficientes: Válvulas do tipo placa otimizadas para velocidades modernas com elementos de vedação não metálicos como padrão; seleção de válvulas conforme critérios de baixa velocidade de válvula.
• Virabrequins robustos: Virabrequins em aço forjado usinados com precisão com contrapesos integrados fabricados pela Ariel.
• Suportes de guia redesenhados: Guias anguladas robustas estilo KB com parafusamento passante para maior rigidez e resistência.
• Cilindros versáteis: Cilindros utilizáveis em largas faixas de pressão e combináveis em múltiplas configurações; software Ariel 7 para modelagem e configuração.

Materiais

• Cárter em ferro fundido cinzento: virabrequim em aço forjado, guia do cruzete em ferro fundido cinzento, mancal axial em bronze, mancal principal trimetálico.
• Cruzete em ferro nodular: pino do cruzete em aço ligado.
• Biela em aço forjado: casquilho do pino do cruzete em bronze, mancal de biela trimetálico, parafusos de tensão classe 8.

Dados técnicos — 2-throw
KBC | KBD | KBF
Potência nominal (BHP): 2.400 | 2.400 | 2.400
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro do haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 16.300 | 16.300 | 16.300
Comprimento máx. (in): 64 | 64 | 64
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

Dados técnicos — 4-throw
KBC | KBD | KBF
Potência nominal (BHP): 4.800 | 4.800 | 4.800
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro do haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 33.600 | 33.600 | 33.600
Comprimento máx. (in): 115 | 115 | 115
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

Dados técnicos — 6-throw
KBC | KBD | KBF
Potência nominal (BHP): 7.200 | 7.200 | 7.200
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro do haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 50.050 | 50.050 | 50.050
Comprimento máx. (in): 158 | 158 | 158
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

Especificações técnicas

• Marca: Ariel
• Designação do modelo: KBC / KBD / KBF (estrutura grande, velocidade média)
• Capacidade de potência: 2.400 BHP (2-throw), 4.800 BHP (4-throw), 7.200 BHP (6-throw)
• Aplicações típicas: coleta/processamento de gás natural, transporte e armazenamento por duto, gases de processo e industriais, captura de carbono
• Tipo de válvula: válvulas tipo placa com elementos de vedação não metálicos
• Materiais: cárter em ferro fundido cinzento, cruzete em ferro nodular, biela em aço forjado
• Centro do virabrequim: 21 in
• Largura nominal: 185 in
