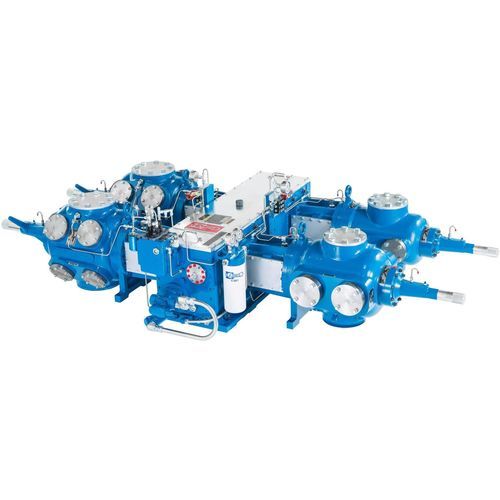

Grupo compressor de gás JG

de pistãoestacionáriode pressão positiva

Visão geral
Os compressores alternativos separáveis de porte médio Ariel JG e JGA são classificados pelo acionamento e projetados para coleta de gás de campo; também são eficazes em boost de gás combustível (co‑gen), perfuração underbalanced (UBD) e aplicações de GNC. Normalmente são acoplados a motores elétricos ou motores a gás natural. Manutenção mínima e regular garante operação contínua e sem falhas por longo tempo.

Aplicações

• Coleta de gás de campo
• Boost de gás combustível / cogeração
• Gas lift e perfuração underbalanced (UBD)
• Aplicações de gás natural comprimido (GNC)

Principais características

• Estrutura: base em ferro fundido com tampa superior em alumínio removível para acesso de manutenção
• Filtração de óleo: filtros rosqueáveis de alta eficiência (5 µm nominal / 17 µm absoluto)
• Pistões e hastes: pistões em ferro cinzento ou aço resistente ao desgaste; hastes usinadas em aço de liga com travamento por porca; roscas laminadas 1/4 in menores que o diâmetro da haste para facilitar a instalação
• Cilindros versáteis: projetados para ampla faixa de pressão e combináveis em múltiplas configurações para fornecer o volume e a pressão necessários

Materiais

• Estrutura: ferro fundido cinzento; virabrequim: aço forjado; guia da cruzeta: ferro fundido cinzento; mancais principais trimetálicos
• Cruzeta: ferro dúctil; pino da cruzeta: aço de liga
• Biela: aço forjado; bucha do pino em bronze; mancais de biela trimetálicos; parafusos de tensão grau 8

Especificações técnicas (típicas)

• Aplicações típicas: coleta de gás, boost de gás combustível, gas lift, UBD, GNC
• Configurações de base: 2, 4 e 6 bancadas/tiros
• Faixa de potência por configuração: 252 a 840 HP (188 a 626 kW)
• Courses disponíveis: 3,5 in e 3,0 in (dependendo do modelo)
• RPM máximas: até 1.800 rpm
• Velocidade máxima do pistão: até 900 ft/min
• Diâmetro padrão do haste: 1,125 in (29 mm)
• Cargas totais no haste publicadas: até 20.000 lb (≈89 kN)
• Pesos aproximados: de ~2.200 lb (≈998 kg) a ~7.600 lb (≈3.447 kg) conforme a configuração
• Largura nominal do pacote: 80 in (2.032 mm); centro do virabrequim: 10,25 in (260 mm)
• Filtros de óleo: rosqueáveis, 5 µm nominal / 17 µm absoluto
