Compressor alternativo JGR

de pistãode gás naturalelétrico

Visão geral do produto

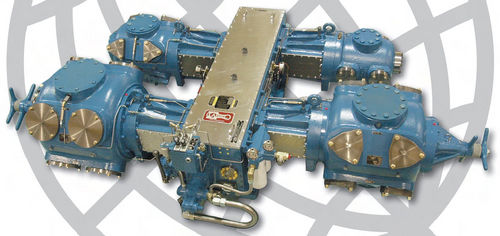

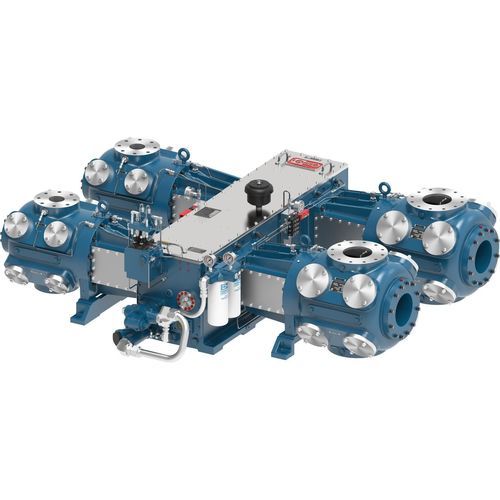

O Ariel JGR é um compressor alternativo separável de porte médio projetado para coleta de gás em poços de produção moderada. Integra-se facilmente com motores elétricos e motores a gás natural e está disponível em configurações de até 860 BHP. O JGR é utilizado em poços de coleta convencionais e como compressor principal em sistemas de coleta distribuída.

Dados técnicos — 2-throw
Modelo: JGR
Potência nominal: 430 BHP
Curso: 4,25 in
RPM máx.: 1.200
Velocidade do pistão: 850 (conforme apresentado)
Diâmetro da haste: 1,5 in
Carga total na haste: 32.000 lbs
Tensão: 16.000 lbs
Compressão: 20.000 lbs
Peso médio: 4.800 lbs
Comprimento máx.: 41 in
Largura nominal: 104 in
Centro do virabrequim: 12 in

Dados técnicos — 4-throw
Modelo: JGR
Potência nominal: 860 BHP
Curso: 4,25 in
RPM máx.: 1.200
Velocidade do pistão: 850 (conforme apresentado)
Diâmetro da haste: 1,5 in
Carga total na haste: 32.000 lbs
Tensão: 16.000 lbs
Compressão: 20.000 lbs
Peso médio: 9.600 lbs
Comprimento máx.: 78 in
Largura nominal: 104 in
Centro do virabrequim: 12 in

Recursos do produto
Lubrificação sob pressão completa
Uma bomba de óleo lubrificante acionada pelo quadro fornece óleo resfriado através de um filtro de fluxo total para todos os componentes móveis do quadro. Um sistema de bloco divisor fornece óleo dosado às câmaras dos cilindros e às vedações das hastes.

Virabrequins para serviço pesado
Os virabrequins são em aço forjado, usinados com precisão e com contrapesos integrados, fabricados pela Ariel Corporation para o quadro JGR.

Parafusaria de alta resistência
Parafusos grau 8 nas junções carregadas e parafusos resistentes à fadiga nas tampas de válvulas garantem fixação segura em todo o quadro.

Cilindros inovadores
Os cilindros Ariel são versáteis em amplas faixas de pressão graças a válvulas que equilibram confiabilidade e desempenho. Para cada tamanho de quadro, as opções de cilindros utilizam plenamente a potência e a capacidade de carga das hastes. Os cilindros podem ser combinados em numerosas configurações; o software Ariel 7 é usado para modelagem e projeto de configurações.

Materiais

• Bloco em ferro cinzento: virabrequim em aço forjado, guia do cabeçote em ferro cinzento, mancal principal trimetálico
• Cabeçote em ferro dúctil: pino do cabeçote em aço ligado

• Biela em aço forjado: bucha do pino do cabeçote em bronze, mancal de biela trimetálico, parafusos de tensão grau 8

Imagens adicionais e vistas de montagem
Vistas em desmontagem e montagem de quadros pequenos e componentes ilustram a construção do quadro, do cruzete e da biela.

Especificações técnicas

• Produto: Ariel JGR (compressor alternativo separável de porte médio)
• Aplicações: coleta de gás em poços de produção moderada; compatível com motores elétricos e motores a gás natural
• Configurações disponíveis: até 860 BHP
• 2-throw — Potência nominal: 430 BHP; Curso: 4,25 in; RPM máx.: 1.200; Velocidade do pistão: 850; Diâmetro da haste: 1,5 in; Carga total na haste: 32.000 lbs; Tensão: 16.000 lbs; Compressão: 20.000 lbs; Peso médio: 4.800 lbs; Comprimento máx.: 41 in; Largura nominal: 104 in; Centro do virabrequim: 12 in
• 4-throw — Potência nominal: 860 BHP; Curso: 4,25 in; RPM máx.: 1.200; Velocidade do pistão: 850; Diâmetro da haste: 1,5 in; Carga total na haste: 32.000 lbs; Tensão: 16.000 lbs; Compressão: 20.000 lbs; Peso médio: 9.600 lbs; Comprimento máx.: 78 in; Largura nominal: 104 in; Centro do virabrequim: 12 in
