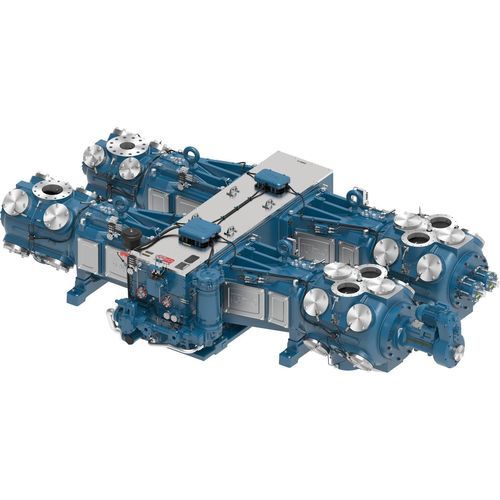

Compressor de pistão KBF

alternativode pistãopara gás de processo

Visão geral
A família Ariel KBC / KBD / KBF são compressores alternativos de grande estrutura e média rotação, projetados para acionamento por motor elétrico ou motor a gás natural. Indicados para aplicações de compressão de alta capacidade e alta potência, oferecem densidade de potência elevada, pegada compacta e redução de vibração para operação contínua.

Capacidade e aplicações
Disponíveis em configurações de 2, 4 e 6 estágios, os modelos KBC/KBD/KBF apresentam potências nominais de 2.400 BHP (2 estágios), 4.800 BHP (4 estágios) e 7.200 BHP (6 estágios), conforme configuração. Aplicações típicas: coleta e processamento de gás natural, transporte por dutos, armazenamento, gases de processo e industriais, captura de carbono e outros projetos de compressão de grande escala.

Características do produto

• Válvulas eficientes: válvulas do tipo placa projetadas para velocidades modernas, com elementos de vedação não metálicos de série, selecionadas para atender critérios de baixa velocidade de válvula.
• Virabrequins reforçados: virabrequins em aço forjado, usinados com precisão e contrapesos integrados, fabricados pela Ariel.
• Suportes de guia redesenhados: guias inclinadas estilo KB com parafusamento atravessante para maior rigidez e resistência.
• Cilindros versáteis: projetos de cilindro utilizáveis em ampla faixa de pressões, permitindo múltiplas combinações de configuração para atingir o volume e a pressão necessários.
• Software Ariel 7: ferramenta de modelagem e configuração para projetar compressores conforme a aplicação.

Materiais

• Cárter em ferro fundido cinzento: virabrequim em aço forjado, guia de cruzeta em ferro fundido cinzento, rolamento de empuxo em bronze, mancais principais tri-metal.
• Cruzeta em ferro dúctil: pino de cruzeta em aço ligado.
• Biela em aço forjado: bucha do pino em bronze, mancal de biela tri-metal, parafusos de tensão grau 8.

Especificações — 2 estágios
KBC | KBD | KBF
Potência nominal (BHP): 2.400 | 2.400 | 2.400
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 16.300 | 16.300 | 16.300
Comprimento máx. (in): 64 | 64 | 64
Largura nominal (in): 185 | 185 | 185
Linha central do virabrequim (in): 21 | 21 | 21

Especificações — 4 estágios
KBC | KBD | KBF
Potência nominal (BHP): 4.800 | 4.800 | 4.800
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 33.600 | 33.600 | 33.600
Comprimento máx. (in): 115 | 115 | 115
Largura nominal (in): 185 | 185 | 185
Linha central do virabrequim (in): 21 | 21 | 21

Especificações — 6 estágios
KBC | KBD | KBF
Potência nominal (BHP): 7.200 | 7.200 | 7.200
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidade do pistão (FPM): 1.167 | 1.200 | 1.167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132.000 | 132.000 | 132.000
Tensão (lbs): 66.000 | 66.000 | 66.000
Compressão (lbs): 69.000 | 69.000 | 69.000
Peso médio (lbs): 50.050 | 50.050 | 50.050
Comprimento máx. (in): 158 | 158 | 158
Largura nominal (in): 185 | 185 | 185
Linha central do virabrequim (in): 21 | 21 | 21

Resumo técnico

• Séries/modelos: KBC, KBD, KBF (configurações 2/4/6 estágios).
• Acionamento: motor elétrico ou motor a gás natural.
• Opções de curso: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF).
• Medidas e cargas-chave: diâmetro da haste 2.5 in; carga total da haste 132.000 lbs; largura nominal 185 in; linha central do virabrequim 21 in.
• Destaques de projeto: válvulas tipo placa com elementos de vedação não metálicos, virabrequins em aço forjado, guias estilo KB, cilindros modulares e software Ariel 7 para modelagem.
