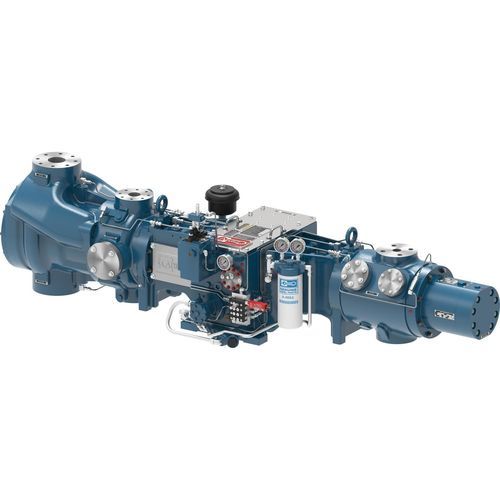

Grupo compressor de gás JGN

de pistãode alta pressãode múltiplos estágios

Visão geral

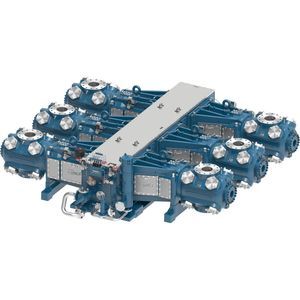

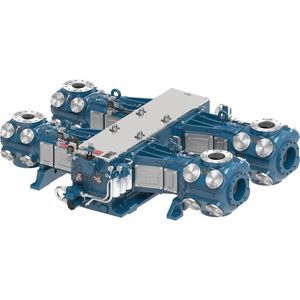

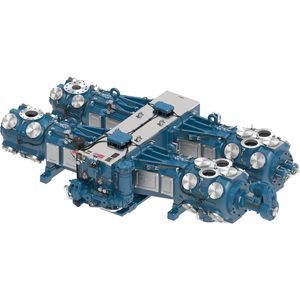

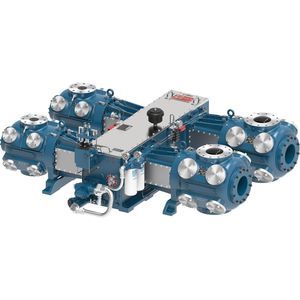

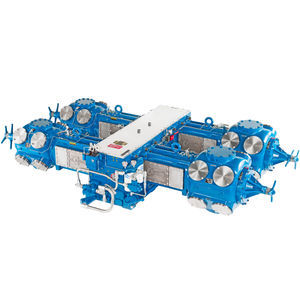

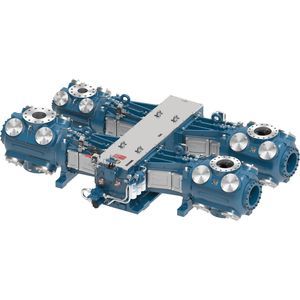

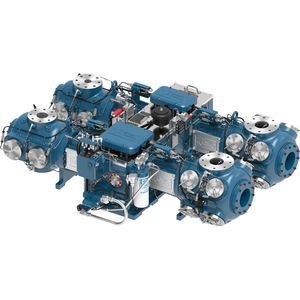

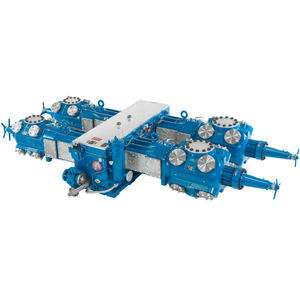

Compressores recíprocos separáveis concebidos para acoplar a motores de alta rotação em aplicações de gás de campo. JGN e JGQ estão disponíveis com opção de cilindros de alta pressão e são adequados para gas-lift e abastecimento de veículos GNV.

Aplicações e estrutura
Os clientes podem implantar JGN e JGQ em configurações 1-throw ou 2-throw para arranjos de três estágios ou frotas de aluguer de baixa potência. Os dois quadros fornecem potência nominal na faixa de 250–280 BHP e são projetados para operar sob condições exigentes de gás de campo. Opções de válvulas e descarregadores permitem adaptabilidade conforme mudam as condições no local.

Dados técnicos — 1 throw
JGN | JGQ
Potência nominal: 126 | 140 hp (94 | 104 kW)
Curso: 3,5 | 3,0 in (89 | 76 mm)
RPM máx.: 1.500 | 1.800 rpm
Velocidade do pistão: 875 | 900 ft/min (4,5 | 4,6 m/s)
Diâmetro da haste: 1,125 | 1,125 in (29 | 29 mm)
Carga total da haste: 18.000 | 20.000 lbs (80 | 89 kN)
Tensão: 9.000 | 10.000 lbs (40 | 44 kN)
Compressão: 10.000 | 11.000 lbs (44 | 49 kN)
Peso médio: 1.400 | 1.400 lbs (635 | 635 kg)
Comprimento máx.: 37 | 37 in (940 | 940 mm)
Largura nominal: 62 | 62 in (1.575 | 1.575 mm)
Eixo do virabrequim: 9,25 | 9,25 in (235 | 235 mm)

Dados técnicos — 2 throw
JGN | JGQ
Potência nominal: 252 | 280 hp (188 | 209 kW)
Curso: 3,5 | 3,0 in (89 | 76 mm)
RPM máx.: 1.500 | 1.800 rpm
Velocidade do pistão: 875 | 900 ft/min (4,5 | 4,6 m/s)
Diâmetro da haste: 1,125 | 1,125 in (29 | 29 mm)
Carga total da haste: 18.000 | 20.000 lbs (80 | 89 kN)
Tensão: 9.000 | 10.000 lbs (40 | 44 kN)
Compressão: 10.000 | 11.000 lbs (44 | 49 kN)
Peso médio: 2.200 | 2.200 lbs (998 | 998 kg)
Comprimento máx.: 34 | 34 in (864 | 864 mm)
Largura nominal: 83 | 83 in (2.108 | 2.108 mm)
Eixo do virabrequim: 9,25 | 9,25 in (235 | 235 mm)

Recursos do produto

• Buchas de rolamento de precisão: mancais principais e de biela usinados com composição tri-metal para suporte de carga consistente.
• Dispositivos de descarga versáteis: pockets VVCP manuais de volume de folga variável na cabeça em maioria dos cilindros; descarregadores pneumáticos de válvula de sucção em aplicações limitadas.
• Válvulas eficientes: válvulas tipo placa projetadas para velocidades modernas, com elementos de vedação não metálicos como padrão e selecionadas para atender critérios de baixa velocidade da válvula.
• Cilindros inovadores: cilindros projetados para operação em ampla faixa de pressão e combináveis em múltiplas configurações para fornecer o volume e pressão requeridos. Modelagem de configurações com Ariel 7 Performance Software.

Materiais

• Carter em ferro cinzento: virabrequim em aço forjado, guia do crosshead em ferro cinzento, mancal principal tri-metal.
• Crosshead em ferro dúctil: pino do crosshead em aço liga.
• Biela em aço forjado: casquilho do pino do crosshead em bronze, mancal de biela tri-metal, parafusos de classe 8.

Observações / especificações técnicas

• Modelos: JGN e JGQ (disponíveis em configurações 1-throw e 2-throw).
• Aplicações principais: gás de campo, gas-lift, abastecimento de veículos GNV, frotas de aluguer de baixa potência, configurações de três estágios.
• Potência do quadro (exemplo): aproximadamente 250–280 BHP conforme a configuração.
• Válvulas e descarregadores: VVCP manuais, pockets de volume variável na cabeça, descarregadores pneumáticos limitados de válvula de sucção.
• Modelagem de configuração suportada por Ariel 7 Performance Software.
