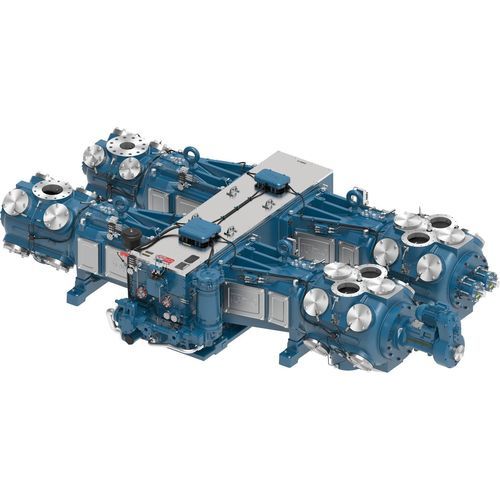

Compressor alternativo KBD

para gás de processode gás naturalde dióxido de carbono

Visão geral
As KBC/KBD/KBF são compressores reciprocantes Ariel de estrutura grande e velocidade média, projetados para acoplar a motores elétricos ou motores a gás natural. Destinam‑se a projetos de compressão de grande capacidade, como coleta e processamento de gás natural, transporte por duto e armazenamento, gases de processo e industriais, e captura de carbono. Disponíveis em configurações 2-, 4- e 6-throw, as capacidades nominais são aproximadamente 2.400, 4.800 e 7.200 BHP, respetivamente. O projeto robusto proporciona alta densidade de potência, vibração reduzida e pegada compacta; melhorias facilitam operação e manutenção para proprietários/operadores.

Características do produto
Válvulas do tipo placa, projetadas para velocidades operacionais modernas, utilizam elementos de vedação não metálicos como padrão. As válvulas são selecionadas para cumprir critérios estabelecidos de baixa velocidade de válvula.

Virabrequins de serviço pesado
Os compressores apresentam virabrequins em aço forjado, usinados com precisão e com contrapesos integrados, fabricados pela Ariel Corporation.

Suportes de guia redesenhados
Guias inclinadas robustas do tipo "KB Style" com parafusamento passante foram redesenhadas para aumentar resistência e rigidez.

Materiais

• Cárter em ferro cinzento: virabrequim em aço forjado, guia de cruzeta em ferro cinzento, mancal de apoio em bronze, mancal principal tri‑metal
• Cruzeta em ferro dúctil: pino da cruzeta em aço ligado
• Biela em aço forjado: bucha do pino da cruzeta em bronze, mancal de biela tri‑metal, parafusos de resistência classe 8

Cilindros inovadores
Ariel fornece projetos de cilindros versáteis que operam de forma fiável em amplas faixas de pressão, utilizando válvulas que equilibram fiabilidade e desempenho. As opções de cilindros para cada estrutura aproveitam totalmente a potência e a capacidade de carga da haste da estrutura e podem ser combinadas em centenas de configurações para fornecer o volume e a pressão exigidos. O software Ariel 7 Performance auxilia engenheiros a modelar e projetar configurações de compressor e a duplicar operações existentes ou especificar novas unidades.

Tabelas técnicas
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potência nominal (BHP): 2,400 | 2,400 | 2,400
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidade do pistão (FPM): 1,167 | 1,200 | 1,167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132,000 | 132,000 | 132,000
Tensão (lbs): 66,000 | 66,000 | 66,000
Compressão (lbs): 69,000 | 69,000 | 69,000
Peso médio (lbs): 16,300 | 16,300 | 16,300
Comprimento máx. (in): 64 | 64 | 64
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potência nominal (BHP): 4,800 | 4,800 | 4,800
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidade do pistão (FPM): 1,167 | 1,200 | 1,167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132,000 | 132,000 | 132,000
Tensão (lbs): 66,000 | 66,000 | 66,000
Compressão (lbs): 69,000 | 69,000 | 69,000
Peso médio (lbs): 33,600 | 33,600 | 33,600
Comprimento máx. (in): 115 | 115 | 115
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potência nominal (BHP): 7,200 | 7,200 | 7,200
Curso (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidade do pistão (FPM): 1,167 | 1,200 | 1,167
Diâmetro da haste (in): 2.5 | 2.5 | 2.5
Carga total da haste (lbs): 132,000 | 132,000 | 132,000
Tensão (lbs): 66,000 | 66,000 | 66,000
Compressão (lbs): 69,000 | 69,000 | 69,000
Peso médio (lbs): 50,050 | 50,050 | 50,050
Comprimento máx. (in): 158 | 158 | 158
Largura nominal (in): 185 | 185 | 185
Centro do virabrequim (in): 21 | 21 | 21

Características / Especificações técnicas

• Série: KBC / KBD / KBF
• Capacidade de potência (por throw): ~2,400 BHP (2-throw), ~4,800 BHP (4-throw), ~7,200 BHP (6-throw)
• Cursos disponíveis: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF)
• RPM máximas por quadro: 1,000 / 1,200 / 1,400
• Velocidade do pistão: até ~1,200 FPM (dependendo do quadro)
• Diâmetro da haste: 2.5 in; carga total da haste: 132,000 lbs; tensão: 66,000 lbs; compressão: 69,000 lbs
• Peso médio aprox.: 16,300 / 33,600 / 50,050 lbs (2/4/6-throw)
• Dimensões típicas: comprimento máx. 64 / 115 / 158 in; largura nominal 185 in; centro do virabrequim 21 in
• Materiais: cárter em ferro cinzento; cruzeta em ferro dúctil; bielas em aço forjado; mancais em bronze; mancais tri-metal; parafusos de classe 8
