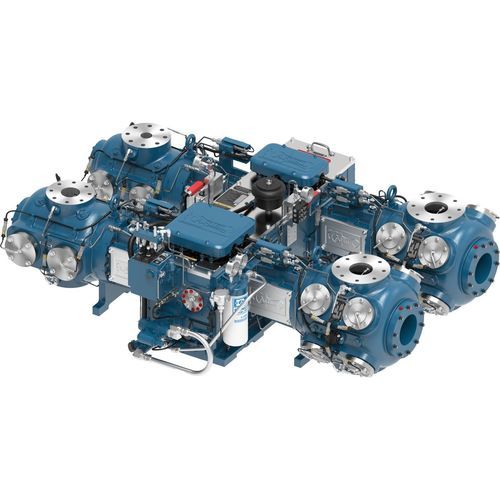

Grupo compressor de gás JGA

de pistão

Visão geral
Os modelos JG e JGA são compressores alternativos separáveis de médio porte, montados ao acionamento, utilizados em coleta de gás, aumento de pressão de gás combustível, perfuração underbalanced e aplicações CNG. O JG foi lançado em 1966 como o compressor small-frame da Ariel; o JGA adiciona capacidades de levantação de gás para maior produção em poços de xisto.

Configurações do produto (throws)
Configurações disponíveis: 2 Throw, 4 Throw, 6 Throw (JGA disponível em 6 Throw).

Tabelas de desempenho — 2 Throw
Potência nominal: JG 252 / JGA 280
Curso (in): JG 3.5 / JGA 3.0
RPM máx.: JG 1,500 / JGA 1,800
Velocidade do pistão: JG 875 / JGA 900
Diâmetro da haste (in): 1.125
Carga total da haste (lbs): JG 18,000 / JGA 20,000
Tensão (lbs): JG 9,000 / JGA 10,000
Compressão (lbs): JG 10,000 / JGA 11,000
Peso médio (lbs): JG 2,200 / JGA 2,200
Comprimento máx. (in): 34 / 34
Largura nominal (in): 80 / 80
Centro do virabrequim (in): 10.25 / 10.25

Tabelas de desempenho — 4 Throw
Potência nominal: JG 504 / JGA 560
Curso (in): JG 3.5 / JGA 3.0
RPM máx.: JG 1,500 / JGA 1,800
Velocidade do pistão: JG 875 / JGA 900
Diâmetro da haste (in): 1.125
Carga total da haste (lbs): JG 18,000 / JGA 20,000
Tensão (lbs): JG 9,000 / JGA 10,000
Compressão (lbs): JG 10,000 / JGA 11,000
Peso médio (lbs): JG 4,200 / JGA 4,200
Comprimento máx. (in): 58 / 58
Largura nominal (in): 80 / 80
Centro do virabrequim (in): 10.25 / 10.25

Tabelas de desempenho — 6 Throw (JGA)
Potência nominal: JGA 840
Curso (in): JGA 3.0
RPM máx.: JGA 1,800
Velocidade do pistão: JGA 900
Diâmetro da haste (in): 1.125
Carga total da haste (lbs): JGA 20,000
Tensão (lbs): JGA 10,000
Compressão (lbs): JGA 11,000
Peso médio (lbs): JGA 7,600
Comprimento máx. (in): 86
Largura nominal (in): 80
Centro do virabrequim (in): 10.25

Características do produto

• Cárter robusto: Base em ferro fundido com nervuras reforçadas e tampa superior em alumínio leve removível para longa vida útil e fácil acesso na manutenção.
• Filtros de óleo de alta eficiência: Filtros spin-on sem bypass, 5 micron nominal / 17 micron absoluto.
• Pistões e hastes duráveis: Pistões em aço resistente ao desgaste ou ferro fundido cinzento e hastes em aço de liga usinadas com porcas de travamento; roscas roladas 1/4" menores que o diâmetro da haste para facilitar instalação.
• Cilindros inovadores: Projetados para operação em ampla faixa de pressão e combináveis em muitas configurações; uso do software Ariel 7 para modelagem e projeto.

Materiais

• Cárter em ferro fundido cinzento: Virabrequim forjado em aço, guia do cruzeta em ferro fundido cinzento, mancal principal tri-metal.
• Cruzeta em ferro dúctil: Pino da cruzeta em aço de liga.
• Biela forjada em aço: Bucha do pino da cruzeta em bronze, mancal da biela tri-metal, parafusos de resistência classe 8.

Notas adicionais
Design separável adequado para coleta de gás, boost de gás combustível, perfuração underbalanced e CNG. JG é o produto small-frame histórico (1966); JGA fornece capacidade moderna de gas-lift para aumento da produção em poços de shale.

Características técnicas / Especificações

• Aplicações: coleta de gás, boost de gás combustível, perfuração underbalanced, CNG.
• Configurações: 2 Throw, 4 Throw, 6 Throw.
• Faixa de potência (exemplos): JG 252–504 / JGA 280–840 conforme o throw.
• Cursos: 3.0 in e 3.5 in conforme o modelo.
• RPM máx.: 1,500 / 1,800 conforme curso.
• Diâmetro da haste: 1.125 in.
• Cargas totais de haste: até 20,000 lbs.
• Tensão/compressão: até 10,000 / 11,000 lbs conforme o modelo.
• Pesos médios (exemplos): ~2,200; ~4,200; ~7,600 lbs conforme o throw.
• Dimensões exemplo: Comprimento máx. 34–86 in; Largura nominal 80 in; Centro do virabrequim 10.25 in.
