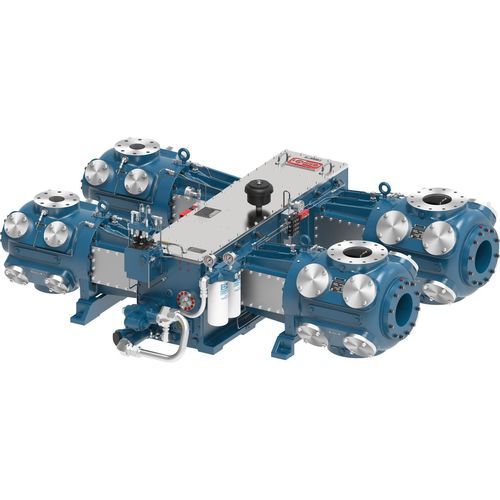

Compressor alternativo JGJ

de pistãode gás naturalelétrico

Visão geral
O JGJ da Ariel é um compressor alternativo separável de quadro médio, projetado para coleta de gás e aumento de pressão de gás combustível em poços de capacidade moderada. Entrega desempenho compacto em alta velocidade, com curso curto e alta carga de haste em relação ao seu tamanho.

Aplicações

• Boost de gás combustível
• Coleta de gás em campos
• Instalações acionadas por motores elétricos ou motores a gás natural

Características do produto

• Válvulas eficientes: Válvulas tipo placa dimensionadas para velocidades modernas, com elementos de vedação não metálicos de série e selecionadas para minimizar a velocidade das válvulas.
• Mangas de rolamento de precisão: Mancais principais e de biela trimetálicos usinados com tolerâncias rigorosas para vida útil consistente.
• Bielas rígidas: Bielas em aço forjado com quatro parafusos e seção em I pesada para alta capacidade de carga da haste.

Materiais

• Cárter em ferro fundido cinzento: Virabrequim em aço forjado, guia do cruzeta em ferro fundido cinzento, rolamento axial em bronze, mancal principal trimetálico.
• Cruzeta em ferro dúctil: Pino da cruzeta em aço de liga.
• Biela em aço forjado: Bucha do pino da cruzeta em bronze, mancal de biela trimetálico, parafusos de classe 8.

Cilindros e configuração
Ariel fornece projetos de cilindros versáteis que cobrem amplas faixas de pressão e podem ser combinados em numerosas configurações para atender aos requisitos específicos de volume e pressão. O software Ariel 7 Performance é usado para modelar e selecionar configurações de compressores e cilindros para aplicações de campo.

Dados técnicos — Configuração 2
JGJ — Potência nominal: 620
Curso (in): 3,5
RPM máximo: 1.800
Velocidade do pistão: 1.050
Diâmetro da haste (in): 1,5
Carga total na haste (lbs): 42.000
Tensão (lbs): 21.000
Compressão (lbs): 23.000
Peso médio (lbs): 4.800
Comprimento máximo (in): 41
Largura nominal (in): 104
Eixo central do virabrequim (in): 12

Dados técnicos — Configuração 4
JGJ — Potência nominal: 1.240
Curso (in): 3,5
RPM máximo: 1.800
Velocidade do pistão: 1.050
Diâmetro da haste (in): 1,5
Carga total na haste (lbs): 42.000
Tensão (lbs): 21.000
Compressão (lbs): 23.000
Peso médio (lbs): 9.600
Comprimento máximo (in): 78
Largura nominal (in): 104
Eixo central do virabrequim (in): 12

Dados técnicos — Configuração 6
JGJ — Potência nominal: 1.860
Curso (in): 3,5
RPM máximo: 1.800
Velocidade do pistão: 1.050
Diâmetro da haste (in): 1,5
Carga total na haste (lbs): 42.000
Tensão (lbs): 21.000
Compressão (lbs): 23.000
Peso médio (lbs): 14.400
Comprimento máximo (in): 108
Largura nominal (in): 104
Eixo central do virabrequim (in): 12

Especificações técnicas

• Modelo / Denominação: JGJ
• Opções de configuração: 2, 4, 6 throws
• Potência nominal (2 / 4 / 6): 620 / 1.240 / 1.860
• Curso: 3,5 in
• RPM máximo: 1.800 rpm
• Velocidade do pistão: 1.050 (unidades conforme apresentadas)
• Diâmetro da haste: 1,5 in
• Carga total na haste: 42.000 lbs
• Tensão: 21.000 lbs
• Compressão: 23.000 lbs
• Peso médio (2 / 4 / 6): 4.800 lbs / 9.600 lbs / 14.400 lbs
• Comprimento máximo (2 / 4 / 6): 41 in / 78 in / 108 in
• Largura nominal: 104 in
• Eixo central do virabrequim: 12 in
• Materiais: cárter em ferro cinzento, virabrequim em aço forjado, cruzeta em ferro dúctil, bielas em aço forjado, mancais trimetálicos, buchas em bronze
