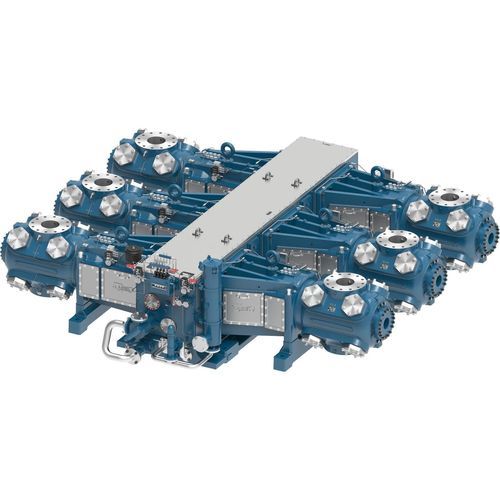

Compressor alternativo KBU

de gás naturalelétricoestacionário

Visão geral do produto
Os modelos KBU e KBZ são compressores alternativos separáveis de grande porte e média velocidade, concebidos como uma solução de compressão econômica para aplicações que exigem acionamentos de alta potência e grande capacidade de compressão. Esses compressores suportam cargas de haste de até 150.000 libras.

Aplicações
Particularmente úteis para o processamento de gás em aplicações midstream. Os compressores alternativos da Ariel proporcionam controle de capacidade eficiente quando os volumes e pressões de sucção variam com a entrada em operação de novos poços.

Recursos do produto

• Filtros de óleo de alta eficiência: filtros em cartucho classificados em 1 mícron nominal e 12 mícrons absoluto.
• Dispositivos de descarga versáteis: bolsões de folga de volume variável (VVCP) na extremidade da cabeça manuais na maioria dos cilindros; descarregadores pneumáticos da válvula de sucção disponíveis de forma limitada.
• Parafusos de alta resistência: parafusos grade 8 em todas as juntas carregadas e parafusos antifadiga especialmente projetados em todas as tampas de válvula para garantir força de fixação.
• Cilindros inovadores: cilindros projetados para operar em amplas faixas de pressão usando válvulas que equilibram confiabilidade e desempenho. Combinações de cilindros permitem muitas configurações para fornecer requisitos precisos de volume e pressão. O software Ariel 7 Performance é utilizado para modelagem e projeto de configurações de compressores.
• Materiais:
  • Carcaça em ferro fundido cinzento: virabrequim em aço forjado, guia do cruzeta em ferro fundido cinzento, mancal de impulso em bronze, mancal principal trimetálico.
  • Cruzeta em ferro dúctil: pino da cruzeta em aço de liga.
  • Biela em aço forjado: luva do pino da cruzeta em bronze, mancal de biela trimetálico, parafusos de tensão grade 8.

2 Throw - Dimensões principais e desempenho
KBU | KBZ
Potência nominal: 2.600 | 2.600
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Tensão (lbs): 75.000 | 75.000
Compressão (lbs): 80.000 | 80.000
Peso médio (lbs): 24.000 | 24.000
Comprimento máx. (in): 86 | 86
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

4 Throw - Dimensões principais e desempenho
KBU | KBZ
Potência nominal: 5.200 | 5.200
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Tensão (lbs): 75.000 | 75.000
Compressão (lbs): 80.000 | 80.000
Peso médio (lbs): 45.000 | 45.000
Comprimento máx. (in): 135 | 135
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

6 Throw - Dimensões principais e desempenho
KBU | KBZ
Potência nominal: 7.800 | 7.800
Curso (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidade do pistão: 1.150 | 1.125
Diâmetro da haste (in): 2,875 | 2,875
Carga total na haste (lbs): 150.000 | 150.000
Tensão (lbs): 75.000 | 75.000
Compressão (lbs): 80.000 | 80.000
Peso médio (lbs): 68.000 | 68.000
Comprimento máx. (in): 183 | 183
Largura nominal (in): 192 | 192
Centro do virabrequim (in): 24 | 24

Características / especificações técnicas

• Designação do modelo: KBU / KBZ
• Capacidades de carga na haste: até 150.000 lb.
• Diâmetro da haste: 2,875 in.
• Cursos disponíveis: 5,75 in (KBU) e 6,75 in (KBZ) conforme configuração.
• RPM máximo: até 1.200 (KBU) / 1.000 (KBZ) conforme configuração.
• Velocidade do pistão: aproximadamente 1.125–1.150 ft/min conforme configuração.
• Potência nominal por número de throw: 2 Throw = 2.600; 4 Throw = 5.200; 6 Throw = 7.800 (valores por modelo KBU/KBZ conforme tabela).
• Tensão (lbs): 75.000; Compressão (lbs): 80.000.
• Peso e dimensões: largura nominal 192 in; centro do virabrequim 24 in; comprimento máximo varia conforme configuração (ex.: 86–183 in conforme número de throw e modelo).
