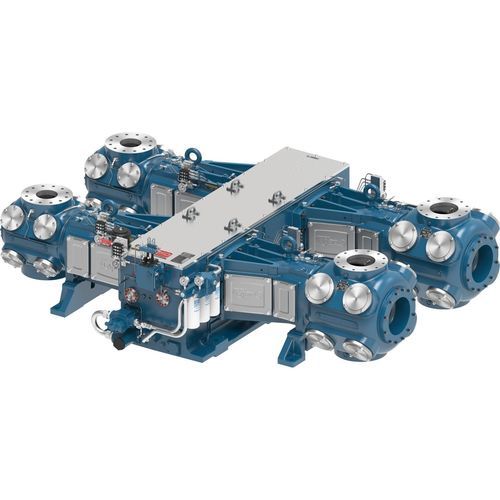

Compressor alternativo KBE

de gás naturalelétricoestacionário

Visão geral
O Ariel KBE é um compressor alternativo separável de linha média projetado, fabricado e suportado para atender aos requisitos dos mercados de coleta de gás natural e locação de compressores. É oferecido com várias configurações de cilindros em estruturas de dois ou quatro golpes e combina a maior carga de viga e rigidez dos projetos estilo KB com as vantagens de custo dos cilindros estilo E. Força e versatilidade tornam o KBE adequado para frotas de compressão por contrato.

Recursos do produto

• Cambotos pesados: Virabrequim forjado em aço usinado com precisão e contrapesos integrais, fabricado especificamente pela Ariel.
• Lubrificação sob pressão total: Bomba de óleo lubrificante acionada pela estrutura fornece óleo resfriado através de um filtro de fluxo total a todos os componentes móveis da estrutura; um sistema de bloco divisor fornece óleo dosado aos cilindros e selos de haste.
• Cárter robusto: Base em fundição de ferro cinzento com nervuras reforçadas e tampa superior removível em alumínio da Ariel para longa vida útil e facilidade de acesso na manutenção.
• Cilindros inovadores: Cilindros versáteis projetados para ampla faixa de pressão com válvulas que equilibram confiabilidade e desempenho; cilindros podem ser combinados em centenas de configurações e são modelados com o Ariel 7 Performance Software.

Materiais

• Cárter em ferro cinzento: virabrequim forjado em aço, guia de cruzeta em ferro cinzento, mancal de impulso em bronze, mancal principal trimetálico.
• Cruzeta em ferro dúctil: pino da cruzeta em aço ligado.
• Biela forjada em aço: bucha do pino da cruzeta em bronze, mancal de biela trimetálico, parafusos grau 8.

2-throw — dados chave
KBE
Potência nominal: 1,300
Curso (in): 5 (127 mm)
RPM máx.: 1,500
Velocidade do pistão: 1,167
Diâmetro da haste (in): 2.0 (51 mm)
Carga total da haste (lbs): 74,000
Tensão (lbs): 37,000
Compressão (lbs): 40,000
Peso médio (lbs): 7,400
Comprimento máx (in): 58 (1,473 mm)
Largura nominal (in): 169 (4,293 mm)
Linha central do virabrequim (in): 17 (432 mm)

4-throw — dados chave
KBE
Potência nominal: 2,600
Curso (in): 5 (127 mm)
RPM máx.: 1,500
Velocidade do pistão: 1,167
Diâmetro da haste (in): 2.0 (51 mm)
Carga total da haste (lbs): 74,000
Tensão (lbs): 37,000
Compressão (lbs): 40,000
Peso médio (lbs): 17,000
Comprimento máx (in): 101 (2,565 mm)
Largura nominal (in): 169 (4,293 mm)
Linha central do virabrequim (in): 17 (432 mm)

Notas adicionais
Aplicações alvo: coleta de gás natural e locação de compressão; disponível em múltiplas configurações de cilindros em estruturas de dois ou quatro golpes.

Especificações técnicas

• Modelo: KBE
• Tipo: compressor alternativo separável, linha média
• Configurações de estrutura: 2-throw e 4-throw
• Potência nominal (2-throw): 1,300
• Potência nominal (4-throw): 2,600
• Curso: 5 in (127 mm)
• RPM máximo: 1,500
• Velocidade do pistão: 1,167
• Diâmetro da haste: 2.0 in (51 mm)
• Carga total da haste: 74,000 lbs (329 kN)
• Tensão: 37,000 lbs (165 kN)
• Compressão: 40,000 lbs (178 kN)
• Peso médio (2-throw): 7,400 lbs (3,357 kg)
• Peso médio (4-throw): 17,000 lbs (7,711 kg)
• Comprimento máx: 58 in (2-throw) / 101 in (4-throw)
• Largura nominal: 169 in (4,293 mm)
• Linha central do virabrequim: 17 in (432 mm)
• Virabrequim: aço forjado, usinado com precisão e contrapesos integrais
• Lubrificação: bomba de óleo acionada pela estrutura, filtro de fluxo total, bloco divisor para alimentação dos cilindros
• Cárter: base em ferro cinzento com tampa superior em alumínio removível
