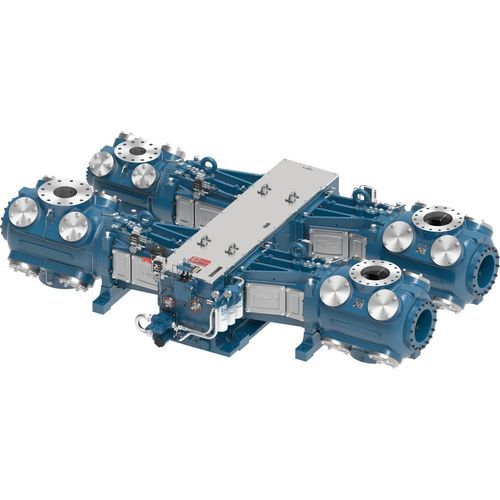

Compressor alternativo KBK

de gás naturalde gáselétrico

Visão geral
Os compressores KBK e KBT da Ariel são compressores alternativos projetados para operação contínua em campos de petróleo e gás. Suas opções modulares de cilindros e componentes internos reforçados permitem uso em aplicações padrão e especializadas.

Tabelas de desempenho
2 Throw
Potência nominal: KBK 1.840 — KBT 1.840 BHP
Curso (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidade do pistão: KBK 1.200 — KBT 1.250
Diâmetro da haste (in): KBK 2.0 — KBT 2.0
Carga total na haste (lbs): KBK 92.000 — KBT 92.000
Tensão (lbs): KBK 46.000 — KBT 46.000
Compressão (lbs): KBK 50.000 — KBT 50.000
Peso médio (lbs): KBK 11.500 — KBT 11.500
Comprimento máx. (in): KBK 58 — KBT 58
Largura nominal (in): KBK 169 — KBT 169
Centro do virabrequim (in): KBK 17 — KBT 17

4 Throw
Potência nominal: KBK 3.680 — KBT 3.680 BHP
Curso (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidade do pistão: KBK 1.200 — KBT 1.250
Diâmetro da haste (in): KBK 2.0 — KBT 2.0
Carga total na haste (lbs): KBK 92.000 — KBT 92.000
Tensão (lbs): KBK 46.000 — KBT 46.000
Compressão (lbs): KBK 50.000 — KBT 50.000
Peso médio (lbs): KBK 22.500 — KBT 22.500
Comprimento máx. (in): KBK 101 — KBT 101
Largura nominal (in): KBK 169 — KBT 169
Centro do virabrequim (in): KBK 17 — KBT 17

6 Throw
Potência nominal: KBK 5.520 — KBT 5.520 BHP
Curso (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidade do pistão: KBK 1.200 — KBT 1.250
Diâmetro da haste (in): KBK 2.0 — KBT 2.0
Carga total na haste (lbs): KBK 92.000 — KBT 92.000
Tensão (lbs): KBK 46.000 — KBT 46.000
Compressão (lbs): KBK 50.000 — KBT 50.000
Peso médio (lbs): KBK 35.500 — KBT 35.500
Comprimento máx. (in): KBK 147 — KBT 147
Largura nominal (in): KBK 169 — KBT 169
Centro do virabrequim (in): KBK 17 — KBT 17

Características do produto

• Parafusaria de alta resistência: Parafusos grau 8 em juntas carregadas e parafusos resistentes à fadiga nas tampas de válvulas para manter a integridade sob cargas cíclicas.
• Bielas rígidas: Bielas em aço forjado com design em I robusto e quatro parafusos para longa vida útil.
• Cabeças de cruzete robustas: Cruzetes monobloco com pinos endurecidos e retificados, lubrificação por pressão completa em cima e embaixo para minimizar desgaste.
• Cilindros inovadores: Projetos de cilindros versáteis com válvulas balanceadas para operação confiável em ampla faixa de pressão; cilindros combináveis em diversas configurações. Software Ariel 7 usado para modelagem e configuração.

Materiais

• Cárter em ferro fundido cinzento: Virabrequim em aço forjado, guia do cruzete em ferro fundido cinzento, mancal axial em bronze, mancal principal tri-metal.
• Cruzete em ferro dúctil: Pino do cruzete em aço ligado.
• Biela em aço forjado: Bucha de pino em bronze, mancal de biela tri-metal, parafusos de tensão grau 8.

Especificações técnicas

• Modelo: KBK / KBT.
• Potência total: até 5.520 BHP (configuração 6 Throw).
• Configurações disponíveis: 2 Throw, 4 Throw, 6 Throw.
• Opções de curso: KBK 6 in, KBT 5 in.
• RPM máx.: KBK 1.200; KBT 1.500.
• Velocidade do pistão: KBK 1.200; KBT 1.250.
• Diâmetro da haste: 2.0 in (ambos).
• Carga total na haste: 92.000 lbs.
• Tensão/Compressão: Tensão 46.000 lbs / Compressão 50.000 lbs.
• Pesos médios por configuração: 2 Throw 11.500 lbs; 4 Throw 22.500 lbs; 6 Throw 35.500 lbs.
• Comprimentos máx. por configuração: 2 Throw 58 in; 4 Throw 101 in; 6 Throw 147 in.
• Largura nominal: 169 in.
• Centro do virabrequim: 17 in.
