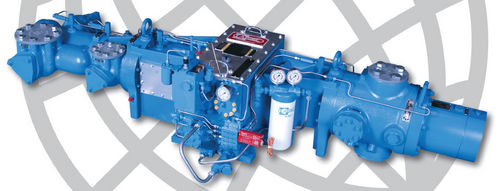

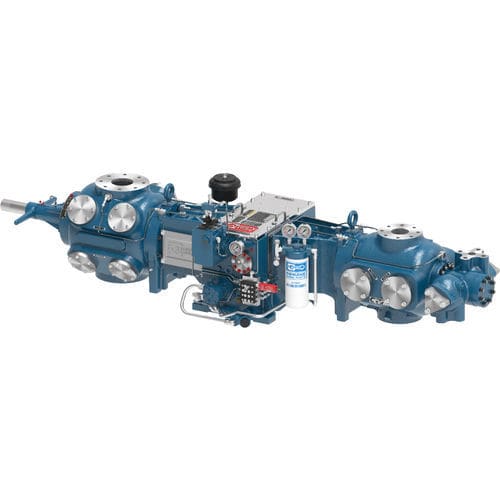

Grupo compressor de gás JGP

de pistãode múltiplos estágios

Visão geral
Os compressores alternativos Ariel JGM e JGP são unidades compactas projetadas para gathering de gás, gas lift e aplicações CNG. Acoplam-se a uma ampla gama de motores de alta rotação e suportam até 170 BHP. Disponíveis em configurações de quadro 1-throw e 2-throw, permitem até quatro estágios de compressão por meio de uma biblioteca extensa de cilindros.

Aplicações

• Compressão em cabeçote de poço e coleta de gás de campo
• Sistemas de gas lift e manejo de gás upstream
• Frotas de compressão CNG de pequena a média capacidade

Características do produto

• Cabeçotes robustos: Cabeçotes de peça única com pinos de aço endurecidos e rectificados e lubrificação sob pressão superior e inferior para minimizar desgaste.
• Dispositivos de descarregamento versáteis: Bolsos de volume de folga variável (VVCP) manuais disponíveis na maioria dos cilindros; descarregadores pneumáticos de válvula de sucção disponíveis para aplicações selecionadas.
• Filtros de óleo de alta eficiência: Filtros spin-on sem bypass classificados em 5 microns nominais e 17 microns absolutos.
• Projetos de cilindros inovadores: Cilindros utilizáveis em amplas faixas de pressão e combináveis em múltiplas configurações; software Ariel 7 para modelagem e configuração.

Materiais

• Carter em ferro fundido cinzento: Virabrequim em aço forjado, guia de cabeçote em ferro fundido cinzento, mancal principal trimetal.
• Cabeçote em ferro fundido cinzento: Pino do cabeçote em aço de liga.
• Biela em ferro dúctil: Bucha do pino do cabeçote em bronze, mancal da biela trimetal, parafusos de tensão grau 8.

Dados técnicos — 1 throw
JGM | JGP
Potência nominal: 85 | 85
Curso (in): 3,5 | 3,0
RPM máx.: 1.500 | 1.800
Velocidade do pistão: 875 | 900
Diâmetro da haste (in): 1,125 | 1,125
Carga total da haste (lbs): 12.000 | 12.000
Tensão (lbs): 6.000 | 6.000
Compressão (lbs): 7.000 | 7.000
Peso médio (lbs): 1.400 | 1.400
Comprimento máx. (in): 37 | 37
Largura nominal (in): 62 | 62
Centro do virabrequim (in): 9,25 | 9,25

Dados técnicos — 2 throw
JGM | JGP
Potência nominal: 170 | 170
Curso (in): 3,5 | 3,0
RPM máx.: 1.500 | 1.800
Velocidade do pistão: 875 | 900
Diâmetro da haste (in): 1,125 | 1,125
Carga total da haste (lbs): 12.000 | 12.000
Tensão (lbs): 6.000 | 6.000
Compressão (lbs): 7.000 | 7.000
Peso médio (lbs): 2.200 | 2.200
Comprimento máx. (in): 34 | 34
Largura nominal (in): 83 | 83
Centro do virabrequim (in): 9,25 | 9,25

Notas adicionais
Estruturas compactas de small-line projetadas para acoplar a uma ampla gama de motores de alta rotação. Até quatro estágios de compressão disponíveis por meio da biblioteca de cilindros. Ficha técnica disponível para informações detalhadas de configuração e pedido.

Especificações

• Potência nominal máxima: até 170 BHP (dependente de quadro e configuração)
• Disponível em configurações 1-throw e 2-throw
• Opções de curso: 3,5 in (JGM) e 3,0 in (JGP)
• Velocidades máximas: até 1.800 RPM dependendo da configuração
• Velocidades do pistão: 875–900 (tabela do fabricante)
• Diâmetro da haste: 1,125 in; carga total da haste: 12.000 lbs
• Pesos médios: 1.400 lbs (1-throw) e 2.200 lbs (2-throw) dependendo da configuração
• Centro do virabrequim: 9,25 in
• Filtração de óleo: filtros spin-on 5 microns nominais / 17 microns absolutos
