Grupo compressor de gás JGM

de pistãode múltiplos estágios

Visão geral

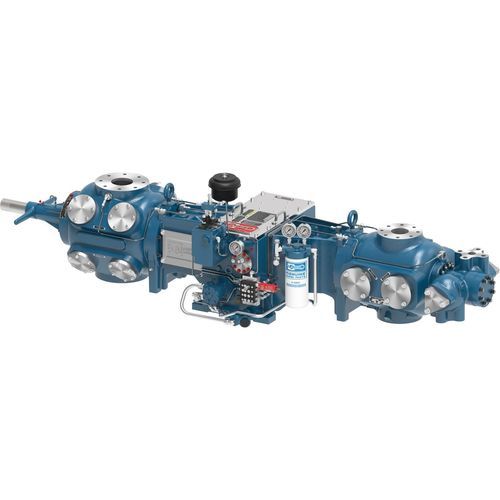

Os modelos Ariel JGM e JGP são compressores alternativos de pequeno quadro para gás, adequados para gathering de gás, gas lift e aplicações CNG. Projetados para acoplar a uma ampla gama de motores de alta rotação e suportar até 170 BHP. Com até 4 estágios de compressão e uma extensa biblioteca de cilindros, JGM e JGP oferecem múltiplas opções de configuração em um espaço compacto.

Aplicações

• Gathering de gás
• Gas lift
• Abastecimento CNG e serviços de compressão em linhas pequenas

Características do produto

• Compatibilidade com ampla gama de motores de alta rotação
• Suporte para até 4 estágios de compressão via extensa biblioteca de cilindros
• Configurações versáteis de cilindros para combinar vazão e pressão de descarga
• Opções de descarregamento: bolsos de volume de folga variável (VVCP) manuais na cabeça em maioria dos cilindros; disponibilidade limitada de descarregadores pneumáticos de válvula de sucção
• Filtros de óleo spin-on não bypass de alta eficiência (5 mícron nominal, 17 mícron absoluto)

Materiais

• Cárter em ferro fundido cinzento: virabrequim em aço forjado, guia de crosshead em ferro fundido cinzento, mancal principal trimetal
• Crosshead em ferro fundido cinzento: pino de crosshead em aço de liga
• Biela em ferro dúctil: bucha de bronze para pino de crosshead, mancal de biela trimetal, parafusos grau 8

1 Throw (tabela)
JGM vs JGP — Potência nominal: 85 / 85; Curso (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Velocidade do pistão (ft/min): 875 / 900; Diâmetro da haste (in): 1.125 / 1.125; Carga total da haste (lbs): 12,000 / 12,000; Tração (lbs): 6,000 / 6,000; Compressão (lbs): 7,000 / 7,000; Peso médio (lbs): 1,400 / 1,400; Comprimento máx (in): 37 / 37; Largura nominal (in): 62 / 62; Linha central do virabrequim (in): 9.25 / 9.25

2 Throw (tabela)
JGM vs JGP — Potência nominal: 170 / 170; Curso (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Velocidade do pistão (ft/min): 875 / 900; Diâmetro da haste (in): 1.125 / 1.125; Carga total da haste (lbs): 12,000 / 12,000; Tração (lbs): 6,000 / 6,000; Compressão (lbs): 7,000 / 7,000; Peso médio (lbs): 2,200 / 2,200; Comprimento máx (in): 34 / 34; Largura nominal (in): 83 / 83; Linha central do virabrequim (in): 9.25 / 9.25

Observações
Até 4 estágios de compressão são suportados pela oferta de cilindros da Ariel. O software Ariel 7 Performance é usado para modelar e projetar configurações de compressores que atendam aplicações específicas, replicar projetos históricos ou configurar novas construções.

Especificações técnicas

• Brand: Ariel
• Model / Series: JGM / JGP
• Potência máxima nominal: Até 170 BHP
• Estágios de compressão: Até 4 estágios
• Aplicações típicas: Gathering de gás, gas lift, CNG
• Opções de curso: 3.5 in (JGM) e 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• Velocidade do pistão (ft/min): JGM 875; JGP 900
• Diâmetro da haste: 1.125 in
• Limite de carga total da haste: 12,000 lbs
• Tração: 6,000 lbs; Compressão: 7,000 lbs
• Peso médio (varia por configuração): 1,400–2,200 lbs
• Comprimento máx e largura nominal diferem conforme a configuração (ver tabelas acima)
• Linha central do virabrequim: 9.25 in
• Filtragem de lubrificação: filtro de óleo spin-on não bypass, 5 mícron nominal, 17 mícron absoluto
• Cilindros e válvulas: designs versáteis de cilindros combináveis para atingir vazão e pressão requeridas
