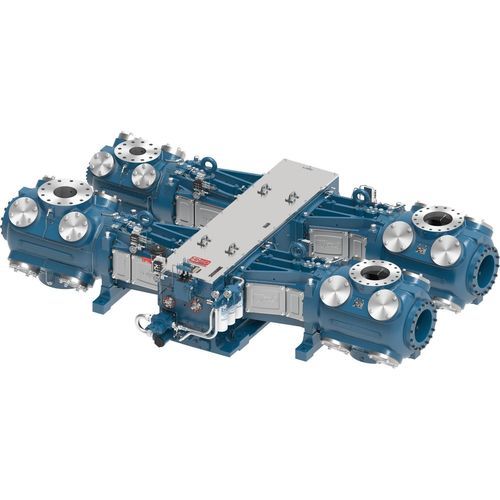

Compressor de pistão KBT

alternativopara gás de processode gás

Visão geral
Os compressores Ariel KBK e KBT são compressores alternativos concebidos para operação contínua em aplicações de campos de gás e petróleo. Com componentes reforçados e várias opções de cilindros, estas estruturas suportam aplicações padrão e especializadas e fornecem até 5.520 BHP em configurações multi-throw.

Características do produto

• Parafusaria de alta resistência: parafusos de grau 8 em todas as uniões carregadas e parafusos resistentes à fadiga nas tampas de válvulas para garantir a integridade das juntas.
• Bielas rígidas: bielas em aço forjado com design em I e quatro parafusos para maior durabilidade.
• Cabeçotes robustos: cruzetas monobloco Ariel com pinos endurecidos e retificados e lubrificação por pressão direta na parte superior e inferior para minimizar o desgaste.
• Cilindros versáteis: projetos de cilindros e válvulas utilizáveis em amplas faixas de pressão; os cilindros podem ser combinados em várias configurações para fornecer o fluxo e a pressão exigidos.
• Software Ariel 7: ferramenta de engenharia para modelar e configurar pacotes de compressores, com projetos de cilindros antigos e atuais disponíveis para replicar operações existentes ou projetar novas unidades.

Materiais

• Cárter em ferro fundido cinzento: virabrequim em aço forjado, guia de cruzeta em ferro fundido cinzento, mancal de impulso em bronze, mancais principais trilaminados.
• Cruzeta em ferro dúctil: pino da cruzeta em aço de liga.
• Biela em aço forjado: casquilho do pino da cruzeta em bronze, mancal de biela trilaminado, parafusos de tensão grau 8.

2 throw (Parâmetros chave)
Parâmetro | KBK | KBT
Potência nominal | 1.840 BHP | 1.840 BHP
Curso (in) | 6 | 5
RPM máx | 1.200 | 1.500
Velocidade do pistão | 1.200 | 1.250
Diâmetro da haste (in) | 2.0 | 2.0
Carga total na haste (lbs) | 92.000 | 92.000
Tensão (lbs) | 46.000 | 46.000
Compressão (lbs) | 50.000 | 50.000
Peso médio (lbs) | 11.500 | 11.500
Comprimento máx (in) | 58 | 58
Largura nominal (in) | 169 | 169
Centro do virabrequim (in) | 17 | 17

4 throw (Parâmetros chave)
Parâmetro | KBK | KBT
Potência nominal | 3.680 BHP | 3.680 BHP
Curso (in) | 6 | 5
RPM máx | 1.200 | 1.500
Velocidade do pistão | 1.200 | 1.250
Diâmetro da haste (in) | 2.0 | 2.0
Carga total na haste (lbs) | 92.000 | 92.000
Tensão (lbs) | 46.000 | 46.000
Compressão (lbs) | 50.000 | 50.000
Peso médio (lbs) | 22.500 | 22.500
Comprimento máx (in) | 101 | 101
Largura nominal (in) | 169 | 169
Centro do virabrequim (in) | 17 | 17

6 throw (Parâmetros chave)
Parâmetro | KBK | KBT
Potência nominal | 5.520 BHP | 5.520 BHP
Curso (in) | 6 | 5
RPM máx | 1.200 | 1.500
Velocidade do pistão | 1.200 | 1.250
Diâmetro da haste (in) | 2.0 | 2.0
Carga total na haste (lbs) | 92.000 | 92.000
Tensão (lbs) | 46.000 | 46.000
Compressão (lbs) | 50.000 | 50.000
Peso médio (lbs) | 35.500 | 35.500
Comprimento máx (in) | 147 | 147
Largura nominal (in) | 169 | 169
Centro do virabrequim (in) | 17 | 17

Notas adicionais
Os cilindros Ariel são modulares e podem ser combinados em centenas de configurações para atender aos requisitos de vazão e pressão. Utilize o software Ariel 7 para modelagem e seleção detalhada ao especificar pacotes KBK/KBT para operações em campos de gás e petróleo.
