Amortecedor rotativo TBB
de fluidopara móvelpara automóvel

Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel

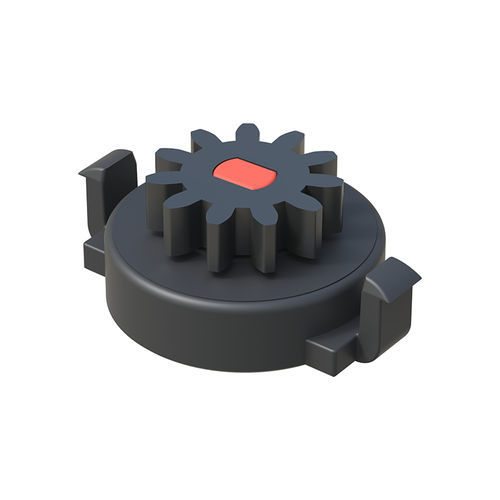

Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 2
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 3
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 4
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 5
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 6
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 7
Amortecedor rotativo - TBB - ISC PLASTIC PARTS - de fluido / para móvel / para automóvel - imagem - 8
Guardar nos favoritos
Comparar

Características

Função
rotativo
Tecnologia
de fluido
Aplicações
para móvel, para automóvel
Comprimento da rosca

MÁX: 5 mm
(0,2 in)

MÍN: 3 mm
(0,1 in)

Diâmetro

15 mm
(0,6 in)

Altura

MÁX: 10 mm
(0,4 in)

MÍN: 7,7 mm
(0,3 in)

Descrição

Descrição
Os amortecedores rotativos da série TBB fornecem frenagem rotacional controlada em uma gama de valores de torque. São normalmente usados para regular a trajetória de abertura de portas e painéis e podem ser aplicados em dispositivos de temporização ou mecanismos de movimento radial. As variantes diferem por número de dentes, diâmetro primitivo e espessura do painel.

Documentação e conformidade
  • Desenho PDF: disponível (2D)
  • UL94: não especificado
  • IP: não especificado
  • RoHS: conforme
  • Unidades: milímetros
  • Vídeo: demonstração MP4 disponível


Tabela de referências
Referência | Nº Dentes (Z) | Diâmetro primitivo Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Espessura painel c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

Características / especificações técnicas
  • Família de produto: amortecedores de controlo de movimento
  • Denominação comercial / modelo: TBB
  • Tipo: amortecedor rotativo, montagem em painel
  • Aplicações: controle de abertura de portas/painéis, dispositivos de temporização, mecanismos de movimento radial
  • Variantes: diferentes números de dentes e diâmetros (ver tabela)
  • RoHS: conforme
  • UL94: não especificado
  • IP: não especificado
  • Unidades: milímetros
  • Documentação: desenho 2D (PDF) disponível
  • Vídeo: demonstração (MP4) disponível
  • Marca: ISC Plastic Parts
