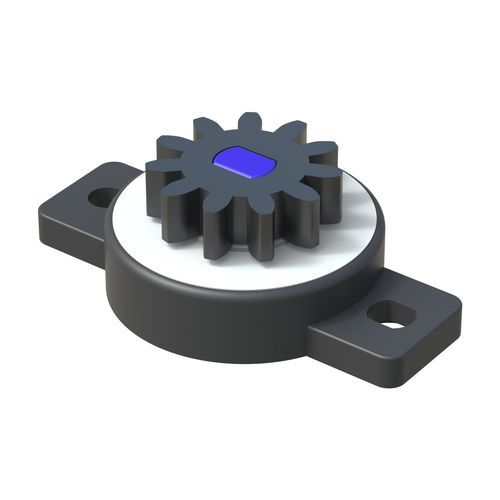

Amortecedor rotativo TBE

hidráulicopara a indústria automotivade sentido único

Descrição
Amortecedor rotativo unidirecional modelo TBE concebido para controlar e desacelerar movimentos de rotação em aplicações de abertura. Disponível em várias configurações de dentes para ajustar diferentes perfis de curso e restrições de instalação. Normalmente usado para controlar o curso de abertura de portas, tampas ou painéis; algumas variantes também podem ser usadas em dispositivos de temporização ou aplicações de movimento radial.

Aplicações

• Abertura controlada de portas, painéis e coberturas
• Mecanismos de temporização e retorno
• Integração em conjuntos que requerem amortecimento rotacional definido

Certificações e conformidade

• RoHS: Sim
• UL94: Não especificado / Sem dados
• Grau IP: Não especificado / Sem dados

Medições
Medidas expressas em: Milímetros

Mídia

• Desenhos técnicos: PDF do desenho disponível (desenhos 2D)
• Vídeo: Vídeo do produto disponível
• Imagens: Renders e imagens de desenho técnico disponíveis

Variantes (tabela)
Referência | Nº de dentes (Z) | Diâmetro primitivo Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Especificações técnicas

• Modelo: TBE
• Marca: ISC Plastic Parts
• Conformidade RoHS: Sim
• UL94: Não especificado
• Grau IP: Não especificado
• Unidade de medida: Milímetros
• Mídia disponível: desenho 2D (PDF), vídeo do produto, renders e imagens de desenho
• Número de variantes listadas: 11 (referências fornecidas na tabela acima)
