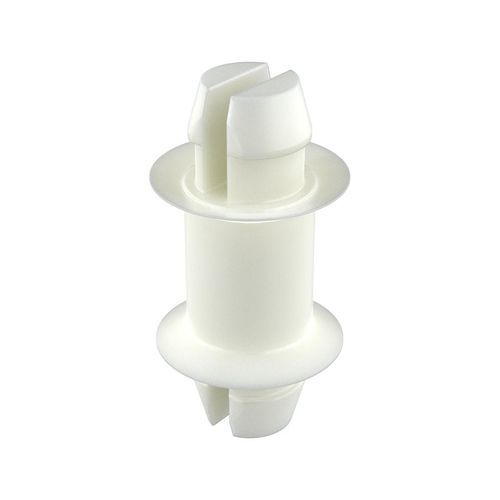

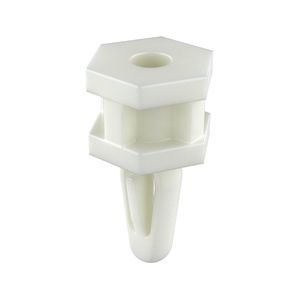

Calço espaçador para placa de circuito impresso MCC

empilhávelpara a indústria automotiva

Descrição
O pino/espaciador PCB MCC é um elemento combinado projetado para montar placas de circuito impresso em chassis metálicos ou permitir o empilhamento de múltiplas camadas de PCB, fornecendo isolamento elétrico. As arruelas em ambas as extremidades fixam a placa, aumentando a estabilidade da montagem e a resistência ao arrancamento.

Informações adicionais

• Possibilidade de cores tingidas
• Desenho: disponível em PDF (desenhos 2D)
• UL94: V2
• IP: não especificado
• RoHS: conforme
• Medidas expressas em: milímetros
• Vídeo demonstrativo disponível

Tabela de referências
Referência; L; Tamanho do furo; Espessura do painel; D1; D; A; H; G; Mais info
00100900169; 3,18; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900156; 3,18; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900431; 5,84; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900170; 6,35; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900157; 6,35; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900158; 6,60; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900432; 7,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900171; 7,92; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900159; 7,92; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900172; 9,53; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900160; 9,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900173; 11,11; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900161; 11,11; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900433; 12,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900174; 12,70; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900162; 12,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900175; 15,88; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900163; 15,88; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900429; 18,29; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900176; 19,05; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900164; 19,05; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900165; 20,02; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900430; 20,83; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900177; 22,23; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900166; 22,23; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900178; 24,13; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900179; 25,40; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900167; 25,40; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900168; 31,75; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76

Especificações técnicas

• Função: pino/espaciador para montagem e empilhamento de PCB; elimina o uso de parafusos, porcas e arruelas de travamento
• Fornece ligação isolada entre PCB e chassis metálico
• Arruelas em ambas as extremidades melhoram a estabilidade, a integridade da montagem e a resistência ao arrancamento
• Classificação UL94: V2
• RoHS: conforme
• IP: não especificado (nenhuma proteção IP indicada)
• Unidade de medida: milímetros
• Variantes disponíveis: múltiplas referências e tamanhos (ver tabela acima)
• Possibilidade de obter cores tingidas
