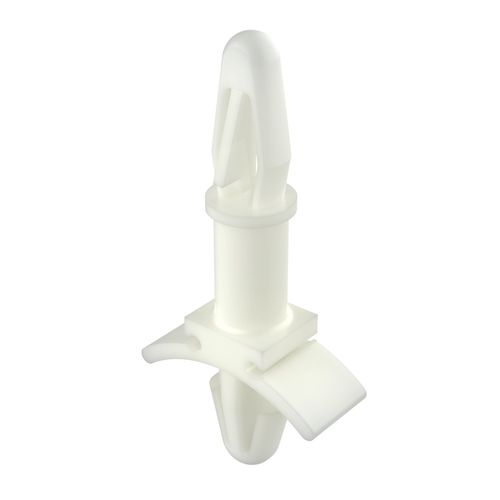

Calço espaçador para placa de circuito impresso MSCIA

empilhávelpara a indústria automotiva

Descrição do produto
Espaçador PCB encaixável projetado para unir um chassi inferior a uma placa de circuito impresso superior sem parafusos. O espaçador MSCIA fornece uma ligação mecânica reutilizável em furos pré-perfurados ou cortados, permitindo montagem rápida e empilhamento de placas em vários níveis.

Opções

• Cores tingidas disponíveis sob consulta

Certificações / Conformidade
UL94: V2
RoHS: Sim
IP: Não especificado

Medidas
Dimensões e medidas expressas em: Milímetros (mm)

Multimédia
Vídeo do produto disponível (MP4 na página).

Tabela de variantes (excerto)
Referência | L | Tamanho furo Âncora 1 | Espessura painel Âncora 1 | Tamanho furo Âncora 2 | Espessura painel Âncora 2 | Tipo
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 a 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 a 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 a 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 a 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 2

Características técnicas / especificações

• Família / modelo: MSCIA
• Função: Espaçador encaixável para unir chassi inferior e placa superior sem parafusos
• Material / classificação de inflamabilidade: UL94 = V2 (conforme indicado)
• RoHS: Conforme
• Classificação IP: Não especificado
• Unidades: Dimensões e medidas em milímetros
• Opções disponíveis: Cores tingidas sob consulta
• Multimédia: Vídeo do produto disponível (MP4 na página)
• Variantes: Múltiplas referências com L, tamanhos de furo de ancoragem e intervalos de espessura de painel variados (excerto acima)
