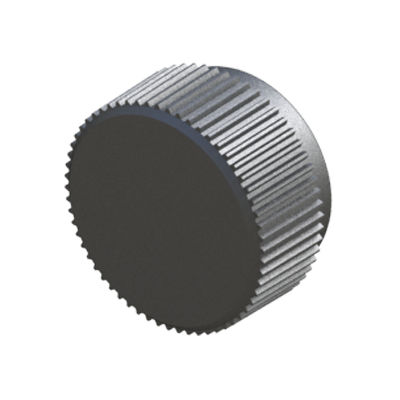

Manípulo com rosca MVCH

redondoem POMpara a indústria automotiva

Descrição
O volante para parafuso de cabeça hexagonal MVCH é fabricado em POM e concebido para fixações com rosca métrica. Várias cores e tamanhos de rosca disponíveis. Acabamento de superfície adequado a aplicações industriais.

Documentos e certificações
Desenho PDF: disponível
UL94: não disponível
IP: não disponível
RoHS: Conforme
Medidas expressas em: Milímetros
Vídeo: disponível

Referências disponíveis
Referência — Apto para — A — B — C
00100101000 — M3 — 9.53 — 5.16 — 8.33
00100101005 — M4 — 12.70 — 5.56 — 9.53
00100101011 — M5 — 16.60 — 6.35 — 10.72
00100100999 — M6 — 19.05 — 7.93 — 12.70
00100101017 — M6 — 25.40 — 8.33 — 12.70
00100101028 — M8 — 25.80 — 10.15 — 15.20

Famílias relacionadas e informação sobre materiais

• Famílias relacionadas: MWD (flowerette knobs), MWC (wing head knobs), arruelas TU, arruelas flangeadas TI.
• Materiais e propriedades (exemplos): LDPE — até 70 °C, flexível e isolante; PA6 — até 100 °C, boa resistência e equilíbrio térmico; PA66 — maior rigidez e estabilidade dimensional; PA6GF30 — reforço com 30% de fibra de vidro, maior rigidez e resistência térmica até 130 °C.

Características / especificações técnicas

• Modelo: MVCH
• Material: POM
• Tipo de cabeça: Hexagonal
• Acabamento: Acabamento de superfície
• Cores: Várias disponíveis
• Conformidade RoHS: Sim
• UL94: Não especificado / não aplicável
• Índice IP: Não especificado
• Medidas: Milímetros
• Tamanhos de rosca disponíveis: M3, M4, M5, M6, M8 (ver tabela acima)
