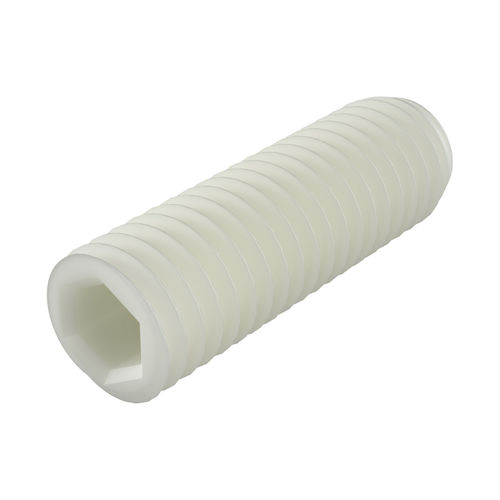

Pino roscado MTPC

Descrição
Parafusos prisioneiros ranhurados conforme DIN 913, fabricados em plásticos técnicos (PA, PA6GF30, PP, POM, PVDF, PEEK). Projetados como alternativa leve e resistente à corrosão aos parafusos metálicos, indicados quando são necessários isolamento elétrico, resistência química ou redução de peso.

Propriedades principais

• Térmicas: PA66 até 100 °C (uso contínuo); PA6GF30 até 120 °C (uso contínuo).
• Mecânicas: propriedades mecânicas adequadas para funções de fixação; maior rigidez em versões reforçadas com fibra de vidro (PA6GF30); boa estabilidade dimensional.
• Químicas: resistência a óleos, gorduras, hidrocarbonetos e solventes comuns (dependendo do material).

Vantagens face aos parafusos metálicos

• Redução de peso significativa mantendo a função de retenção.
• Imunes à corrosão em ambientes agressivos.
• Isolantes elétricos e térmicos.
• Não magnéticos, não condutores e sem faíscas.
• Amortecem vibrações e reduzem ruído.
• Menor manutenção em ambientes corrosivos ou sensíveis eletricamente.

Aplicações
Adequados para equipamentos elétricos e eletrónicos, componentes automóveis, climatização, construção e indústria geral onde são preferidos fixadores não metálicos.

Informações adicionais

• Cores RAL disponíveis; cores tingidas sob pedido.
• Desenhos 2D (PDF) e vídeo do produto disponíveis.
• UL94: V2.
• RoHS: conforme.
• IP: não especificado.
• Medidas expressas em milímetros.

Tabela de referências
Referencia | Rosca | L | Allen (SW) | T | Similar ISO
03100300300 | M5 | 5,00 | 2,50 | 2,80 | ISO 4026
03100300301 | M5 | 6,00 | 2,50 | 2,80 | ISO 4026
03100300303 | M5 | 8,00 | 2,50 | 2,80 | ISO 4026
03100300305 | M5 | 10,00 | 2,50 | 2,80 | ISO 4026
03100300307 | M5 | 12,00 | 2,50 | 2,80 | ISO 4026
03100300310 | M5 | 16,00 | 2,50 | 2,80 | ISO 4026
03100300313 | M5 | 20,00 | 2,50 | 2,80 | ISO 4026
03100300315 | M5 | 25,00 | 2,50 | 2,80 | ISO 4026
03100300317 | M5 | 30,00 | 2,50 | 2,80 | ISO 4026
03100300319 | M5 | 35,00 | 2,50 | 2,80 | ISO 4026
03100300320 | M5 | 40,00 | 2,50 | 2,80 | ISO 4026
03100300323 | M6 | 5,00 | 3,00 | 2,90 | ISO 4026
03100300324 | M6 | 6,00 | 3,00 | 2,90 | ISO 4026
03100300326 | M6 | 8,00 | 3,00 | 2,90 | ISO 4026
03100300328 | M6 | 10,00 | 3,00 | 2,90 | ISO 4026
03100300330 | M6 | 12,00 | 3,00 | 2,90 | ISO 4026
03100300333 | M6 | 16,00 | 3,00 | 2,90 | ISO 4026
03100300336 | M6 | 20,00 | 3,00 | 2,90 | ISO 4026
03100300338 | M6 | 25,00 | 3,00 | 2,90 | ISO 4026
03100300340 | M6 | 30,00 | 3,00 | 2,90 | ISO 4026
03100300343 | M6 | 35,00 | 3,00 | 2,90 | ISO 4026
03100300344 | M6 | 40,00 | 3,00 | 2,90 | ISO 4026
03100300346 | M6 | 50,00 | 3,00 | 2,90 | ISO 4026
03100300347 | M8 | 5,00 | 4,00 | 5,60 | ISO 4026
03100300350 | M8 | 8,00 | 4,00 | 5,60 | ISO 4026
03100300352 | M8 | 10,00 | 4,00 | 5,60 | ISO 4026
03100300354 | M8 | 12,00 | 4,00 | 5,60 | ISO 4026
03100300358 | M8 | 16,00 | 4,00 | 5,60 | ISO 4026
03100300362 | M8 | 20,00 | 4,00 | 5,60 | ISO 4026
03100300364 | M8 | 25,00 | 4,00 | 5,60 | ISO 4026
03100300367 | M8 | 30,00 | 4,00 | 5,60 | ISO 4026
03100300368 | M8 | 35,00 | 4,00 | 5,60 | ISO 4026
03100300369 | M8 | 40,00 | 4,00 | 5,60 | ISO 4026
03100300371 | M8 | 50,00 | 4,00 | 5,60 | ISO 4026
03100300380 | M10 | 20,00 | 5,00 | 6,00 | ISO 4026
03100300382 | M10 | 25,00 | 5,00 | 6,00 | ISO 4026
03100300385 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300386 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300387 | M10 | 40,00 | 5,00 | 6,00 | ISO 4026
03100300390 | M10 | 50,00 | 5,00 | 6,00 | ISO 4026

Características / especificações técnicas

• Modelo: MTPC.
• Materiais: PA66, PA6GF30 (30% fibra de vidro); outros polímeros técnicos do título disponíveis mediante pedido (PP, POM, PVDF, PEEK).
• Temperatura de serviço contínuo: PA66 até 100 °C; PA6GF30 até 120 °C.
• Classificação UL94: V2.
• Conformidade RoHS: indicada.
• IP: não especificado.
• Medidas em milímetros.
• Desenhos 2D (PDF) e vídeo disponíveis na ficha do produto.
