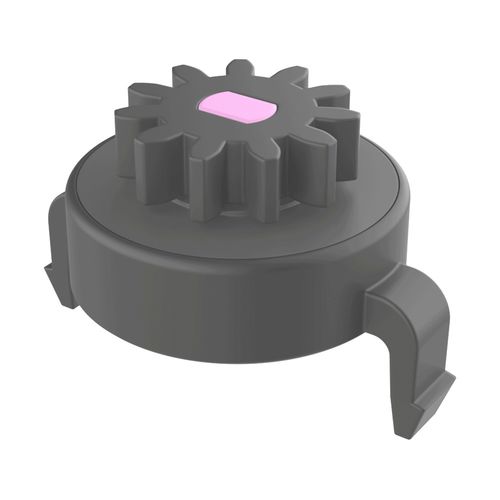

Amortecedor rotativo TBChidráulicopara painéispara a indústria automotiva
Guardar nos favoritos
Comparar
Características
- Função
- rotativo
- Tecnologia
- hidráulico
- Aplicações
- para a indústria automotiva, para painéis
- Material
- em material plástico
- Comprimento da rosca
MÁX: 5 mm
(0,2 in)MÍN: 3 mm
(0,1 in)- Diâmetro
MÁX: 12,8 mm
(0,5 in)MÍN: 6,6 mm
(0,3 in)- Altura
MÁX: 10,3 mm
(0,4 in)MÍN: 7,6 mm
(0,3 in)
Descrição
Descrição
Os amortecedores rotativos ISC Plastic Parts são oferecidos em uma ampla gama de torques e são utilizados principalmente para controlar o curso de abertura de portas e painéis. Também são aplicados em dispositivos de temporização e outras aplicações de movimento radial que exigem rotação controlada.
Tabela - Variantes do produto
Referência ; Nº de dentes (Z) ; Diâmetro primitivo Dp ; h ; D ; A ; H ; Espessura painel c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Notas
Medidas expressas em: milímetros
RoHS: Conforme
Vídeo: disponível para este produto
PDF do desenho: link de download exibido na página (nenhuma URL direta de PDF presente na fonte)
Características / especificações técnicas
Os amortecedores rotativos ISC Plastic Parts são oferecidos em uma ampla gama de torques e são utilizados principalmente para controlar o curso de abertura de portas e painéis. Também são aplicados em dispositivos de temporização e outras aplicações de movimento radial que exigem rotação controlada.
Tabela - Variantes do produto
Referência ; Nº de dentes (Z) ; Diâmetro primitivo Dp ; h ; D ; A ; H ; Espessura painel c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Notas
Medidas expressas em: milímetros
RoHS: Conforme
Vídeo: disponível para este produto
PDF do desenho: link de download exibido na página (nenhuma URL direta de PDF presente na fonte)
Características / especificações técnicas
- Tipo de produto: Amortecedor rotativo
- Fabricante / Marca: ISC Plastic Parts
- Referências disponíveis (exemplos): ver tabela acima (múltiplas variantes com diferentes número de dentes, diâmetro primitivo e alturas)
- Nº de dentes (Z): varia de 10 até 16 dependendo da referência
- Diâmetro primitivo (Dp): valores mostrados na tabela (ex. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
- Espessura do painel (c): 2,00 mm (para todas as variantes listadas)
- UL94: não especificado
- Grau de proteção IP: não especificado
