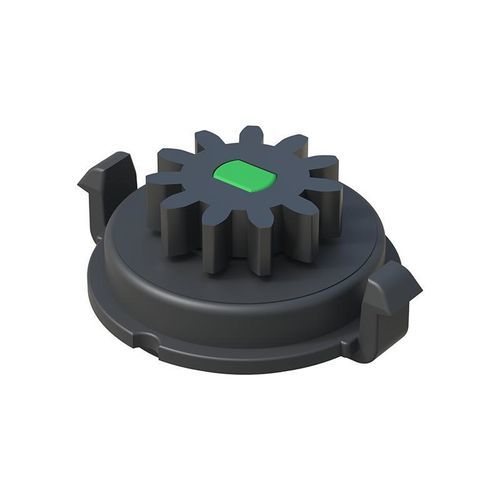

Amortecedor rotativo TBD

hidráulicopara painéispara a indústria automotiva

Visão geral do produto
Nossos amortecedores rotativos são fornecidos em uma gama de valores de torque e são usados principalmente para controlar o curso de abertura de portas e painéis. Também são aplicados em mecanismos de temporização e outras aplicações de movimento radial que requerem desaceleração controlada. A adoção de um sistema de amortecimento melhora o controle e a suavidade percebidos das peças móveis.

Conformidade e documentação

• Desenho PDF: disponível (desenhos para download na página do produto)
• UL94: não especificado
• IP: não especificado
• RoHS: sim
• Medidas expressas em: Milímetros
• Vídeo: disponível

Referências disponíveis
Referência | Nº de dentes (Z) | Diâmetro primitivo Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Espessura do painel c (mm) | Mais info
50002000035 | 10 | 8,00 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000036 | 11 | 6,60 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000034 | 11 | 8,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000037 | 11 | 8,80 | 4,50 | 16,90 | 21,00 | 9,40 | 1,90 |
50002000038 | 11 | 8,80 | 5,00 (3+2) | 16,90 | 21,00 | 9,90 | 1,90 |
50002000039 | 12 | 9,60 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000040 | 13 | 10,40 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000041 | 13 | 10,40 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |
50002000042 | 14 | 7,00 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000043 | 16 | 12,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000044 | 16 | 12,80 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |

Características / especificações técnicas

• Marca: ISC Plastic Parts
• Tipo de produto: Amortecedor rotativo
• Modelo / denominação comercial: TBD
• Conformidade: Compatível com RoHS; UL94 não especificado; classificação IP não especificada
• Unidade de medidas: Milímetros
• Referências e dimensões mecânicas listadas acima
• Desenhos: desenhos em PDF disponíveis na página do produto
• Demonstração em vídeo disponível
