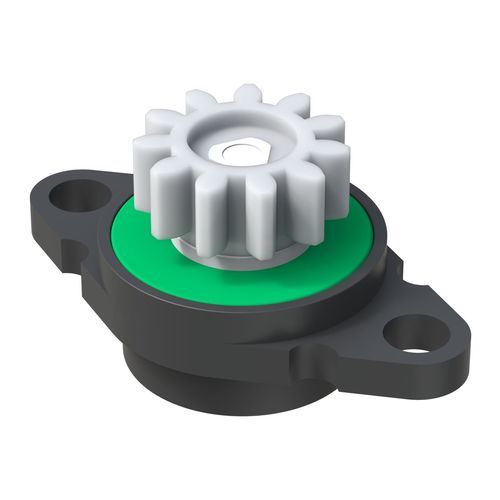

Amortecedor de porta rotativo TBH

para o setor automotivo

Descrição
Os amortecedores rotativos da série TBH estão disponíveis numa gama de binários e são normalmente usados para controlar o curso de abertura de portas ou painéis. Também são utilizados em dispositivos de temporização e outros mecanismos que exigem movimento radial controlado. A integração de um amortecedor assegura movimento controlado e pode melhorar a perceção do acabamento das montagens.

Conformidade e Normas
UL94: Não
IP: Não
RoHS: Sim

Medidas
Medidas expressas em: Milímetros (mm)

Desenhos
PDF do desenho: disponível (desenhos 2D)

Media
Imagens: render do produto e desenho técnico disponíveis
Vídeo: vídeo do produto disponível

Tabela - Referências do produto
Referência | Nº Dentes (Z) | Diâmetro primitivo Dp | h | D | A | H | c | Mais info
50002000200 | 11 | 13,75 | 6,00 | 22,00 | 40,00 | 19,00 | 5,00 | informações disponíveis

Especificações técnicas

• Modelo: TBH
• Referência: 50002000200
• Nº Dentes (Z): 11
• Diâmetro primitivo (Dp): 13,75 mm
• h: 6,00 mm
• D: 22,00 mm
• A: 40,00 mm
• H: 19,00 mm
• c: 5,00 mm
• Unidade de medidas: Milímetros
• RoHS: Conforme
• UL94: Não especificado / não aplicável
• IP: Não especificado
• Media: imagem render principal, imagem do desenho técnico, vídeo do produto disponíveis
