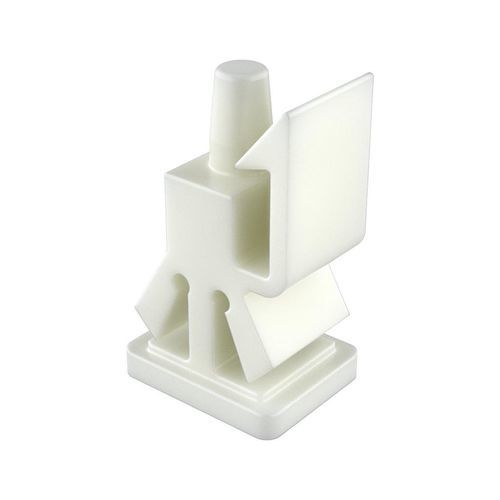

Suporte de fixação robusto MATC

para o setor automotivo

Descrição do produto
O suporte de encaixe insere-se na placa P.C. a partir da parte inferior. O braço de bloqueio prende-se na lateral da placa, permitindo a remoção e substituição simples das placas PCB. O suporte não gira no chassis nem nos furos de posicionamento. O espaço livre para a placa pode variar consoante a espessura do chassis.

Normas e conformidade

• UL94: V2
• RoHS: Compatível
• IP: Não especificado

Medidas
Medidas expressas em: Milímetros

Desenhos e mídia
PDF do desenho: Disponível
Vídeo: Disponível

Tabela - Referências
Referência | L | Tamanho furo Âncora 1 | Tamanho furo Âncora 2 | Espessura painel Âncora 1 | Espessura painel Âncora 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4,80 | 7,92 x 9,53 | 4,00 | 1,30 | 1,60 | 5,84 / 1,78 | 9,53 / 11,94 / 10,80 | 7,67 / 5,08

Características técnicas / especificações

• Referência: 00100900408
• Comprimento (L): 4,80 mm
• Tamanho furo Âncora 1: 7,92 x 9,53 mm
• Tamanho furo Âncora 2: 4,00 mm
• Espessura painel Âncora 1: 1,30 mm
• Espessura painel Âncora 2: 1,60 mm
• H1 / H2: 5,84 / 1,78 mm
• B / D / A: 9,53 / 11,94 / 10,80 mm
• C / F: 7,67 / 5,08 mm
• Classificação UL94: V2
• RoHS: Compatível
• Unidade de medida: Milímetros
