Rebite de cabeça escareada MRTMH
em poliamidadesmontávelde repetição

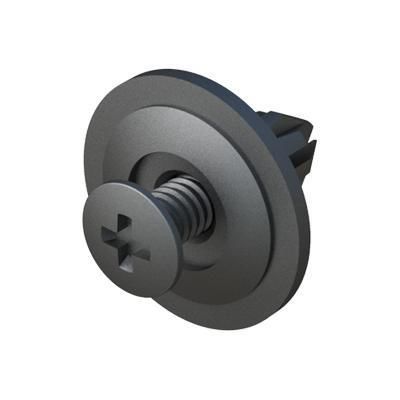

Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição
Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição
Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição - imagem - 2
Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição - imagem - 3
Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição - imagem - 4
Rebite de cabeça escareada - MRTMH - ISC PLASTIC PARTS - em poliamida / desmontável / de repetição - imagem - 5
Guardar nos favoritos
Comparar

Características

Cabeça
de cabeça escareada
Material
em poliamida
Outras características
colorido, desmontável, de repetição, para aplicações automotivas
Diâmetro do corpo

MÍN: 5,84 mm
(0,23 in)

MÁX: 8,8 mm
(0,35 in)

Espessura rebitável (mín. e máx.)

MÍN: 2,36 mm
(0,09 in)

MÁX: 6,7 mm
(0,26 in)

Diâmetro do furo

6,4 mm, 7,1 mm, 9 mm
(0,3 in, 0,3 in, 0,4 in)

Comprimento

MÍN: 10,72 mm
(0,42 in)

MÁX: 15 mm
(0,59 in)

Diâmetro da cabeça

MÍN: 14,1 mm
(0,56 in)

MÁX: 17,86 mm
(0,7 in)

Altura da cabeça

MÍN: 1,86 mm
(0,07 in)

MÁX: 3,32 mm
(0,13 in)

Descrição

Descrição
Este rebite-parafuso de duas peças reutilizável MRTMH foi projetado para fixar componentes maiores ou pequenos conjuntos aos painéis correspondentes. Ao pressionar ou golpear o parafuso Phillips através do corpo do rebite, as patilhas expandem-se, criando uma ligação isolada e segura. O parafuso pode ser extraído com uma chave de fendas Phillips, permitindo a reutilização.

Características
  • Design reutilizável em duas peças (corpo + parafuso/pino Phillips)
  • Adequado para fixação de componentes maiores ou pequenos conjuntos a painéis
  • Instalação por pressão/golpe do parafuso através do corpo; extração com chave Phillips permite reutilização
  • Opções de cor tingida disponíveis
  • Medidas expressas em milímetros


Certificações / Conformidade
  • UL94: V2
  • RoHS: Conforme
  • IP: Não especificado / sem classificação indicada


Referências e dimensões (tabela)
Referencia | Orifício painel | Espessura painel | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 a 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

Informação relacionada
  • Família: MRTMH
  • Materiais (algumas referências): Poliamida (UL94 V2) e POM (UL94 HB)
  • Nota de instalação: inserir o corpo no furo do painel e bater a cabeça do pino com um martelo ou ferramenta de impacto; a extração com chave Phillips permite reutilização
  • Desenhos 2D (PDF) e vídeo demonstrativo disponíveis por referência


Especificações técnicas
  • Modelo / Família: MRTMH
  • Tipo: Rebite parafuso Phillips reutilizável em duas peças
  • Função: Fixação de componentes ou pequenos conjuntos em painéis; ligação isolada
  • Extração: Extraível com chave Phillips (reutilizável)
  • Acabamentos disponíveis: Opções de cor tingida
  • Unidades: Milímetros
  • UL94: V2
  • RoHS: Sim
  • IP: Não especificado
  • Referências e dimensões: ver tabela acima
