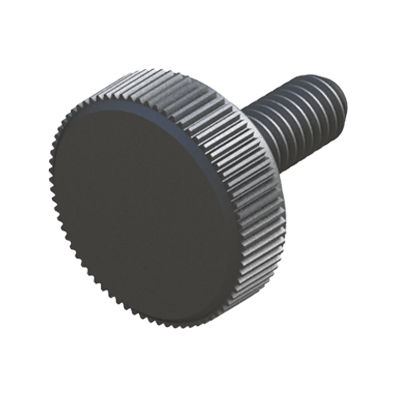

Manípulo com rosca MTV

serrilhadoredondoem POM

Descrição
Os volantes recartilhados MTV com haste roscada são constituídos por um corpo em POM (Polioximetileno) e uma haste roscada em aço galvanizado. Projetados para aperto e ajuste manual em equipamentos industriais, estão disponíveis em várias roscas métricas e comprimentos.

Detalhes do material

• Corpo: POM (Polioximetileno)
• Haste roscada: Aço galvanizado

Propriedades do material
O POM oferece boa resistência mecânica, estabilidade térmica adequada e resistência química para aplicações industriais gerais. As hastes em aço galvanizado fornecem resistência mecânica e proteção anticorrosiva básica.

Cores disponíveis

• Cinzento RAL 7038
• Preto RAL 7021
• Vermelho RAL 3001

Conformidade / Informações adicionais
Desenho PDF: disponível (ver página do produto)
UL94: não indicado
IP: não indicado
RoHS: conforme
Medidas expressas em: Milímetros
Vídeo: vídeo do produto disponível

Variantes / Tabela de dimensões
Referencia | Rosca Métrica | L | A | C | B | D
02900100001 | M3 | 8.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100002 | M3 | 10.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100003 | M3 | 12.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100004 | M4 | 10.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100005 | M4 | 12.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100006 | M4 | 14.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100007 | M5 | 12.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100008 | M5 | 14.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100009 | M5 | 16.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100010 | M6 | 14.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100011 | M6 | 16.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100012 | M6 | 20.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100013 | M6 | 14.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100014 | M6 | 16.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100015 | M6 | 20.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100016 | M8 | 16.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100017 | M8 | 20.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100018 | M8 | 25.00 | 25.60 | 16.30 | 10.40 | 3.40

Características / especificações técnicas

• Modelo: MTV
• Corpo: POM (Polioximetileno)
• Haste roscada: Aço galvanizado
• Cores: Cinzento RAL 7038, Preto RAL 7021, Vermelho RAL 3001
• Unidade de medida: Milímetros
• Conformidade: RoHS
• Roscas disponíveis: M3, M4, M5, M6, M8
• Ver tabela para referências e dimensões
