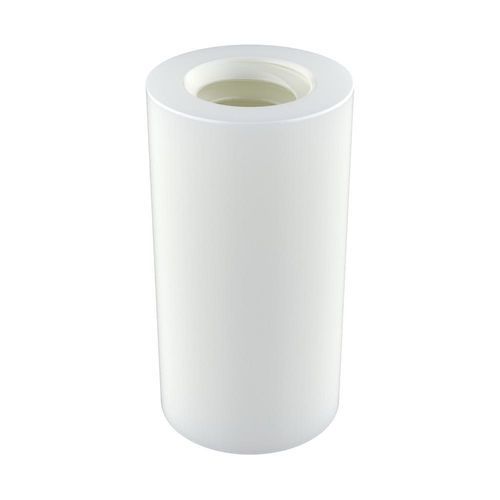

Calço espaçador para placa de circuito impresso MECM

com roscafêmeapara a indústria automotiva

Descrição
O espaçador cilíndrico fêmea roscado MECM foi concebido para fixação, espaçamento e posicionamento de placas, painéis e componentes, mantendo uma distância definida entre os elementos do conjunto. O seu corpo cilíndrico oferece uma geometria externa uniforme que facilita a integração em diferentes configurações de montagem.

Material e propriedades
Fabricado em PA66 (poliamida 66), combina resistência mecânica, tenacidade e baixo peso, bem como propriedades de isolamento elétrico adequadas para conjuntos eletrónicos.

Aplicações

• Particularmente adequado para montagem de PCB para assegurar o espaçamento entre a placa e o chassis, painel ou estrutura metálica e evitar contactos elétricos.
• Utilizado em equipamentos eletrónicos, quadros e armários elétricos.
• Também aplicável quando se exige redução de peso, prevenção da corrosão ou isolamento elétrico entre componentes.

Normas e conformidade

• Classificação de inflamabilidade: UL94 V2
• RoHS: Conforme (indicado)
• IP: Não indicado / não classificado

Referências disponíveis (tabela)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Recursos adicionais
Desenho 2D e vídeo do produto disponíveis para download na página do produto.

Especificações técnicas

• Modelo: MECM
• Material: PA66 (poliamida 66)
• Inflamabilidade: UL94 V2
• RoHS: indicado como conforme
• Classificação IP: não indicada
• Unidades de medida: milímetros
• Aplicações típicas: montagem de PCB, equipamentos eletrónicos, quadros e armários elétricos
• Geometria externa: cilíndrica, uniforme
