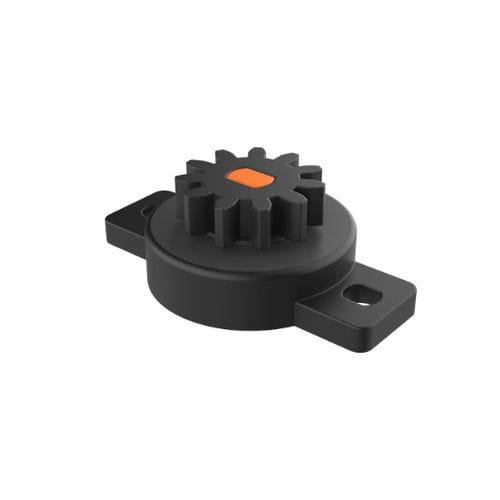

Amortecedor rotativo TBA

de fluidopara a indústria automotivaem material plástico

Descrição do produto
Os amortecedores rotativos modelo TBA da ISC Plastic Parts fornecem desaceleração controlada para abertura e fecho de portas, tampas e painéis. São adequados para movimentos radiais e aplicações de temporização. O binário é determinado pela viscosidade do fluido e pela geometria das palhetas internas; cada unidade é testada a 100% quanto ao valor do binário.

Aplicações

• Componentes de mobiliário (porta-copos, apoios de braço centrais, porta-luvas, puxadores, tampas de sanita, gavetas)
• Eletrodomésticos (máquinas de lavar, portas de frigorífico, contentores de lixo)
• Aplicações de pequenos componentes em eletrónica, equipamentos médicos e aeroespacial

Condições de funcionamento

• Intervalo de temperatura: -40º a +90º
• Vida útil: 100.000 ciclos a 200 rpm à temperatura ambiente (1 ciclo = 0º → 360º → 0º)

Normas / Certificados / Observações
UL94: não especificado
IP: não especificado
RoHS: conforme
Medidas expressas em: Milímetros
PDF do desenho: disponível (link do desenho na página de origem)
Vídeo: disponível (vídeo do produto presente na página)

Tabela de referência (dimensões & dados)
Cabeçalho: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Características / especificações técnicas

• Modelo: TBA
• Marca: ISC Plastic Parts
• Função: amortecedor rotativo para desaceleração controlada de portas/painéis e aplicações de temporização
• Binário determinado pela viscosidade do fluido e pela estrutura das palhetas; todas as unidades são testadas a 100% quanto ao binário
• Intervalo de temperatura: -40º a +90º
• Vida útil: 100.000 ciclos a 200 rpm (0º → 360º → 0º)
• Dimensões e múltiplas referências disponíveis (ver tabela acima); medidas em milímetros
• RoHS: conforme; UL94 e IP: não especificados
• Mídia do produto: PDF do desenho disponível, vídeo do produto disponível
